■  개요


3D스캐닝 분야에서 15년의 풍부한 경험을 가진 세컨트러스트의 정밀형 3D스캐닝 서비스는 Polyga사의 구조광 방식의 광학식 3D스캐너와 SCANTECH의 레이저 핸드헬드 3D스캐너를 활용하여 미세 소형 대상체부터 대형 부품에 이르기까지, 광범위한 물리적 개체(대상체)를 디지털 3D모델로 변환하여 3D데이터 파일로 제공합니다.



■  3D스캐닝의 절차


3D스캐닝은 3D스캐너를 활용하여 스캔 대상체(물리적 개체)를 3D디지털화하여 최종적으로 3D형상데이터를 생성하는 과정입니다.

1. 스캔 대상체(물리적 개체)

3D스캐닝을 진행할 원본 대상체를 준비함

2. 포인트 클라우드 데이터 취득

3D스캐너가 대상체의 3D 위치 좌표 점을 수집함

3. 3D형상데이터 생성

수집된 위치 좌표점을 삼각형의 면으로 메꾸면 최종 3D메쉬 데이터 생성됨 (확장자 : STL, OBJ, PLY, ASC,FBX)


■  활용 3D스캐너 (1) : Structured Light 3D스캐너

세컨트러스트는 Polyga의 Structured Light(구조광 방식) 3D스캐너를 활용하여 정밀형 3D스캐닝 서비스를 진행합니다. 구조광 방식은 비접촉 이미지를 조사하여 형상정보를 캡처하는 기술로서 DLP 혹은 LED에서 투사 된 패턴광을 고해상도의 산업용 카메라가 캡처하여 3D 형상정보 데이터를 생성합니다.

구조광 방식의 3D스캐닝은 높은 품질과 고해상도의 데이터를 요하는 어플리케이션에 주로 활용됩니다. 쌀알과 같은 0.5mm 크기의 대상체에서부터 자동차 도어와 같은 100cm 이상이 넘어가는 크기의 대형 대상체까지,  미세한 엣지부분, 디테일한 표면 질감과 높은 정확도로 오차없는 3D 형상 데이터를 얻어내기 위한 가장 전문적인 3D스캐닝 기술입니다.


▶ 세컨트러스트가 활용하는 Structured Light 3D스캐너 :


- Polyga Compact C504 : 극소형 대상체 용 마크로 3D스캐너

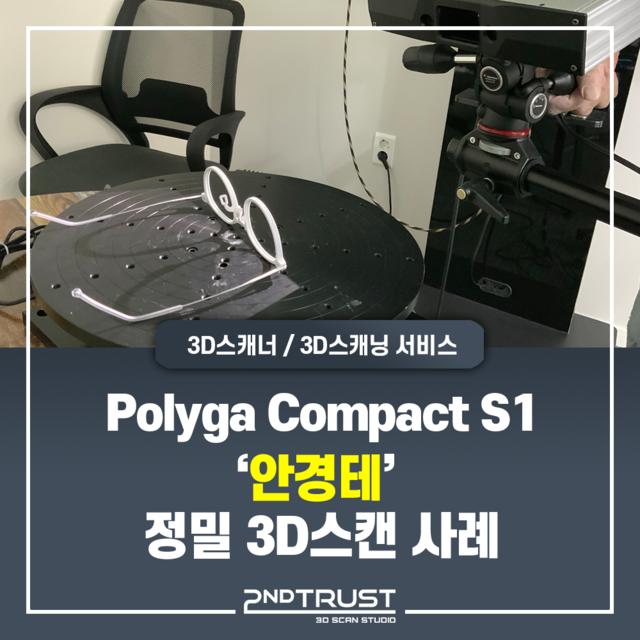

- Polyga Compact S1 : 소형 대상체 용 정밀형 3D스캐너

- Polyga Compact L6 : 중대형 대상체 용 정밀형 3D스캐너

- Polyga H3 : 고품질 해상도와 정밀도의 핸드헬드 3D스캐너

- Polyga Advance RX5 : FOV변경이 가능한 500만화소의 고해상도 3D스캐너

※  Structured Light 3D스캐너는 이럴때 활용되요!

고객의 요구사항
활용 어플리케이션
적합한 3D스캐너 방식
주의 사항
  • 최고 ±6um에서 ±80um까지의 높은 정확도가 요구됨
  • 극소형부터 중대형까지 매우 고정밀한 3D스캐닝이 요구됨
  • 표면 질감, 거칠기, 미세 형상까지 세밀하게 표현된 3D메쉬 데이터가 요구됨
  • 고해상도 컬러 텍스처가 포함된 3D데이가 요구됨(OBJ, PLY)
  • 마커(타겟)를 붙이지 않고도 스캐닝이 되어야 함
극소형 대상체, 소형 대상체
중대형 대상체, 산업용 부품, 문화재
인체, 얼굴, 피규어, 조형물
정밀형 광학식 3D스캐너
광학식 핸드헬드 3D스캐너
광이 나거나 검은색의 대상체는 현상액을 도포한 후 스캐닝

인체 머리카락은 3D스캐닝이 되지 않음 (수영모자를 씌우고 촬영 후 후보정)
  • 적용 분야 :  문화재, 인체, 얼굴, 조형물, 제조부품, 자동차, 기계장비, 의학, 선박, 항공우주 등 다양한 분야에 적용 가능
  • 용도 : 문화재 복원, CG/VFX로 활용할 실측 기반 3D데이터, 3D프린팅, 역설계, 치수검증, 시제품 개발, 설계 데이터 확보, 벤치마킹 등

■  활용 3D스캐너 (2) : 레이저 핸드헬드 3D스캐너

세컨트러스트는 SCANTECH의 레이저 핸드헬드 방식의 3D스캐너를 활용하여 정밀형 3D스캐닝 서비스를 진행합니다. 특히 세컨트러스트가 보유한 SIMSCAN은  블루 레이저를 활용하여  0.02mm의 높은 정확도와 놀랍도록 빠른 스캐닝 속도로 산업용 부품의 3D형상 데이터를 생성합니다.


레이저 핸드헬드 3D스캐너는 주로 정교하고 높은 정확도를 요하면서도 빠르게 3D스캐닝이 필요한 산업용 부품의 역설계, 치수검증을 위한 어플리케이션에 주로 활용됩니다. 광이 나거나 어두운 색상의 대상체도 문제없이 3D스캐닝이 가능한 산업용 3D스캐닝 기술입니다.


▶ 세컨트러스트가 활용하는 레이저 핸드헬드 3D스캐너 :


- SCANTECH SIMSCAN : 최고 0.02mm의 오차 정확도 / 동전크기의 대상체에서부터 최대 2.5m 크기의 대상체 / 블루 레이저 / 소형 콤팩트 레이저 핸드헬드 3D스캐너

※  레이저 핸드헬드 3D스캐너는 이럴때 활용되요!

요구사항
활용 어플리케이션
적합한 3D스캐너 방식
알아야 할 점
  • 최고 ±20um에서 ±40um까지의 높은 정확도가 요구됨
  • 역설계와 치수검증을 위한 고정밀한 3D스캐닝이 요구됨
  • 소형 부품부터 중대형(2.5M~5M)까지 크기의 대상체를 빠르게 스캐닝이 요구됨
  • 컬러 텍스처가 필요하지 않고 3D 메쉬 데이터만이 요구됨
  • 광이 나는 금속 혹은 검은색의 대상체도 스캐닝이 되어야 함
소형 및 중대형 산업용 부품
금속 부품, 역설계용 부품
치수검증을 위한 소,중,대형 부품
레이저 핸드헬드 3D스캐너

마커(타겟)을 대상체 혹은 주변에 붙이고 스캐닝을 진행

  • 적용 분야 :  항공우주 부품, 몰드, 자동차, 기계장비, 선박, 에너지 분야 등 산업 분야에 적용 가능
  • 용도 : 역설계, 치수검증, 시제품 개발, 설계 데이터 확보, 벤치마킹, 문화재 복원, CG/VFX로 활용할 실측 기반 3D데이터, 3D프린팅

■  3D스캐닝 활용 산업 분야

■  산업분야 부품 정밀 스캐닝 사례

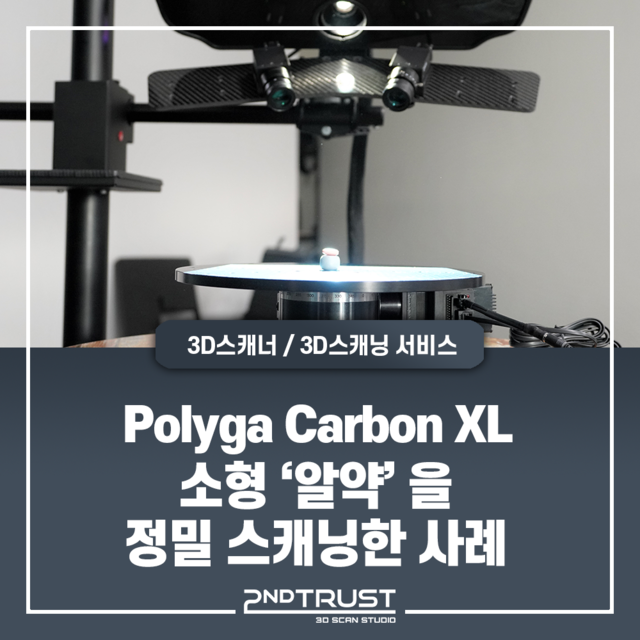

■  소형 정밀 제품 스캐닝 사례

■  문화재 분야 스캐닝 사례


■  조형물 3D스캐닝 사례


■  인체 및 얼굴 3D스캐닝 사례


■  기타 3D스캐닝 사례

3D스캐닝 서비스가 필요하신가요? 15년 이상 3D스캐닝 노하우를 가진 세컨트러스트에 맡겨주세요!


소형 부품에서부터 사람의 얼굴, 인체, 자동차, 선박 및 대형 건축물, 실내 및 실외 까지! 영화 및 VFX/ VR / AR / 게임 / 엔터테인먼트 / 문화재 및 건축 / 전기ㆍ전자 및 자동차 등의 전 산업분야에 걸쳐 전문 3D스캐닝 서비스를 진행해 드립니다.
