세컨트러스트는 편광조명 및 편광필터가 장착된 DSLR 160대를 활용한 가변형 포토스캔부스를 사내에 직접 운용하고 있습니다. 인체 전신을 1초 만에 360도로 160장의 사진촬영을 하고 포토그라메트리 기술을 이용하여 초고해상도 텍스처 맵을 생성하는 3D스캔 데이터를 제공합니다.
포토스캔부스를 이용한 인체 전신 3D스캔 데이터는 높은 고품질의 3DMesh와 고해상도 텍스처링이 된 데이터로서 이미 많은 영화, 드라마의 CG제작의 로우 데이터로 활용되었습니다. 또한 VR/AR/XR 및 메타버스를 위한 Digital Human의 기초 데이터로도 활용되고 있습니다.
얼굴, 의상, 신발 등 높은 수준의 3D매쉬 표현 디테일과 실사 컬러 텍스처링된 최종 OBJ 데이터는 실사 3D프린팅을 위한 데이터로도 적극적으로 활용되고 있답니다.
■ 인체전신 3D스캐닝의 절차
Step 1. 현장의 3D스캐닝 진행
촬영 포즈를 취하고 단 1초만에 160대의 사진이 촬영되는 시스템으로 카메라는 상하전후진이 되는 가변형 시스템
Step 2. 사진 정합 및 데이터 생성
현장에서 포토그라메트리 스캔 정합작업을 진행할 수 있으며 바로 RAW데이터의 결과확인이 가능함
Step 3. 고해상도 텍스처링된 3D매쉬 추출
OBJ파일과 함께 최대 16384x16384px의 고해상도 텍스처맵을 PNG로 추출할 수 있는 시스템
※ 고객의 요구사항에 따라 제공 가능한 데이터 : 1. 컬러 3D메쉬 데이터(OBJ) / 2. 단색의 3D메쉬 데이터(STL) / 3. 요청에 따라 매쉬(삼각형)의 크기(수)를 줄인 데이터 / 4. 얼굴만 따로 정밀하게 스캔한 데이터 / 5. RETOPOLOGY작업 및 UVMAP을 다시 펴 NORMAL MAP(DISPLACEMENT MAP)을 적용한 그래픽 데이터 전환작업
■ 활용 3D스캐너 소개 : 가변형 포토스캔 부스

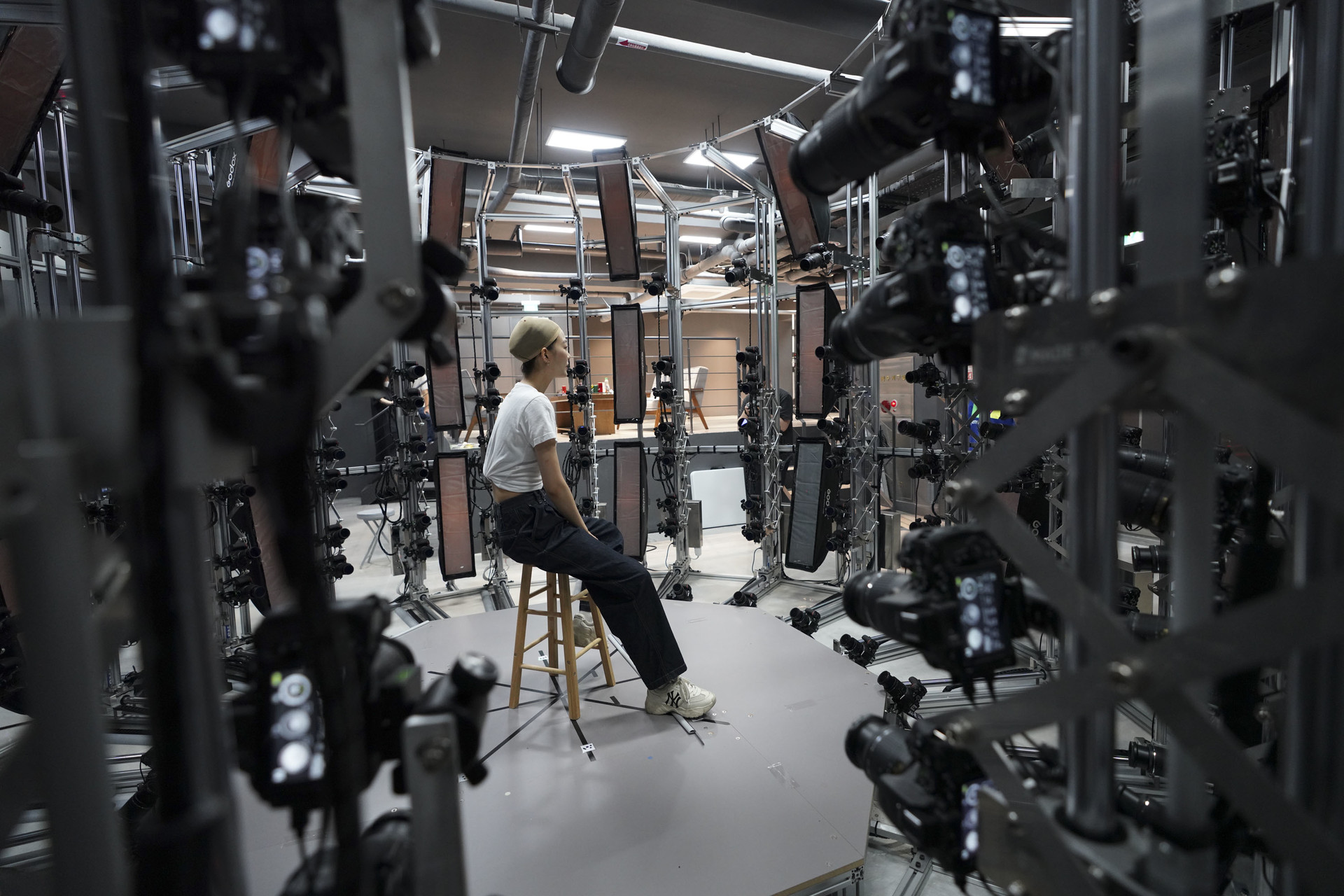

세컨트러스트가 운영중인 ‘가변형포토스캔부스’는 기본적인 포토스캔부스와는 달리 특별한 기능을 담고 있습니다. 바로 카메라의 위치를 상하 및 전후로 이동 시킬 수 있어 어린아이부터 키가 큰 어른까지 다양한 인체 사이즈를 커버할 수 있는 장비입니다. 또한 편광 조명과 편광 필터가 렌즈에 적용되어 최종 데이터의 Texture map에 아티펙트(광이나서 튀는 색상)를 최소화합니다.
■ 가변형 포토스캔 부스 제품 사양
제품특징(1) : 카메라 160대를 상하전후로 이동이 가능하여 다양한 인체, 동물을 1초만에 스캔할 수 있는 가변형 전동장치가 달린 포토스캔부스
제품특징(2) : 포토그라메트리 S/W인 Realitycapture에 최적화된 카메라 배치를 통해 데이터 정합률 90%이상의 포토스캔부스
카메라 사양 : Nikon D5400 DSLR 160대
카메라 배치 : 22개의 메인 기둥에 설치된 148대 카메라 / 바닥 12대 카메라
카메라 특성 : 160대 모두 편광필터를 장착한 렌즈사용
조명 : 편광 조명 필터가 설치된 스튜디오급 조명 33개 장착
촬영 스위치 : 동시 다중 촬영 버튼 리모컨 스위치
카메라 제어 S/W : PC에 연결된 Smartshooter S/W를 통한 카메라 일괄제어
카메라 위치 이동 제어 : 카메라 위치이동 전용 리모컨
■ 전신포토스캔 부스 활용 영상
※ '세컨트러스트 스튜디오'는 현재 법인회사으로 전환되어, (주)레플리카 라는 이름으로 활동하고 있습니다.
■ 다양한 포즈 촬영이 가능한 포토스캔부스
■ 전신 3D스캐닝 서비스 문의하기
전신 포토그라메트리 3D스캐닝 서비스의 견적을 받아 보세요! 아래 온라인 양식을 제출하시고 문의 접수를 하시면, 빠르게 연락을 드립니다. (※참고 : 전신 3D스캐닝 서비스를 받고자 하는 대상자의 의상 수, 포즈 수와 데이터 활용용도 등을 간단하게 기재해 주시면 응대가 더 빠를 수 있습니다. )
