Polyga CARBON X

플래그쉽, 올인원3D스캐너

Polyga CARBON X

상세 제품 소개

CARBON X, 하나의 3D스캐너로 모든 어플리케이션 가능!


타사의 3D스캐너 시스템은 비슷한 크기의 대상체만 스캔이 가능하여 활용면에서 제한적일 수 있습니다. 그러나 'Polyga CARBON X'는 다릅니다.


Polyga CARBON X가 특별한 점은 바로 FOV를 변경할 수 있다는 점입니다. FOV(Field of View)는 3D스캐너에 장착된 2개의 카메라가 관찰 가능한 시야각을 말합니다. 2개의 카메라의 위치를 사용자가 자유롭게 변경할 수 있어, 대상체의 크기에 제약없이 작은 알약크기의 물체부터, 대형 자동차 파트 및 동상까지 스캔할 수 있습니다.


업계 최고의 스캔속도, 더 밝아진 최신 블루 DLP광원으로 선명한 엣지취득, 고해상도의 Color Texture Map생성, FlexScan3D 소프트웨어의 빠른 처리속도와 쉬운 사용 그리고 Polyga 3D스캐너만의 장점인 초고해상도 매쉬 취득!


모든 장점을 하나의 3D스캐닝 시스템으로 만든 집약체! Polyga CARBON X에서 만나보세요.

CARBON X의 스캔활용 예시



  • 자동차 부품, 엔진 케이싱, 트랜스 액슬

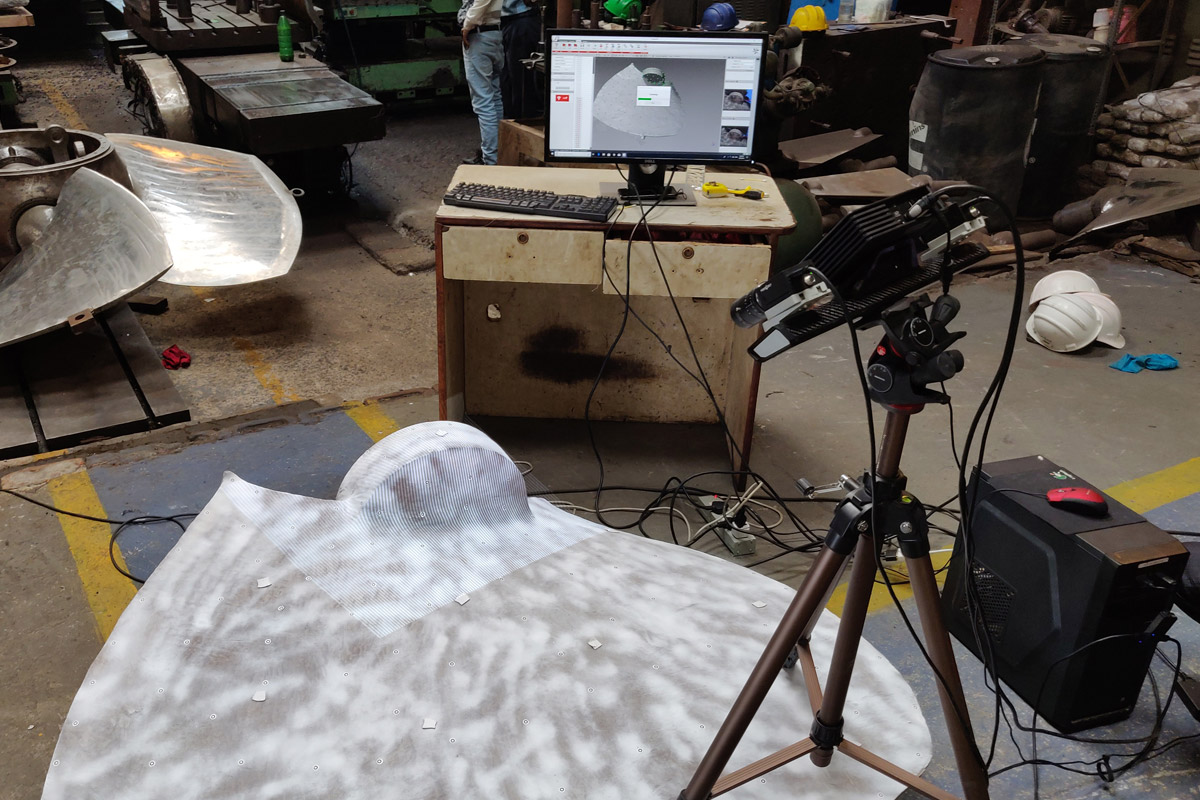

  • 선박용 터빈장치, 프로펠러
  • 항공 우주 동력 장치
  • 문화재 보존, 복원 및 기록
  • 건물 정보 시스템
  • 범죄 현장 조사
  • 컬러 3D애셋 제작
  • 정밀 소형 부품, 대형 부품 및 인체까지
  • 3D시각화가 필요한 모든 어플리케이션
  • 높은 해상도의 컬러맵을 가진 3D Asset제작
  • 3D프린팅 복제를 위한 고해상도 3D매쉬 취득
  • 역설계 / 치수검증 / 품질검사와 같은 정밀 3D스캐닝
  • 과학적 정밀 측정과 문서화가 필요한 분야
  • 정밀 소형 부품, 정밀 중대형 부품
  • VFX / CG / Game 분야의 다양한 소품 및 얼굴, 흉상 등

최고인 이유,

하나하나 톺아보기

프로젝터를 감싸는 프로급 고강도의 6061 알류미늄 바디와 카메라 마운트 프레임은 스크래치 방지용 아노다이징 코팅으로 마감되어 험난한 산업현장에서도 활용 가능하도록 높은 견고함을 자랑합니다.

2대의 좌우 카메라를 자유롭게 이동하여 FOV(화각)을 변경할 수 있는 점은 Polyga CARBON X만의 특별한 장점이죠. 하나의 스캐닝 시스템으로 소형 및 대형 대상체를 모두 스캔 가능합니다.

기존보다 더욱 높은 밝기의 '블루 라이트 프로젝터'를 갖추어 대상체의 미세한 디테일도 더욱 정확하게 스캔합니다. 또한 블루 라이트 프로젝터는 작동온도가 낮아 더 오래 지속되고 더 안전합니다.

추가로 장착할 수 있는 Color-kit 카메라 덕분에 더욱 실사의 고해상도 Color Texture Map을 취득할 수 있습니다. CARBON X 하나로 크고 작은 대상체의 고해상도 컬러 3D스캔! 이제 가능합니다!

1m가 넘어가는 대형 크기의 사물을 스캔할 시에도 포토그라메트리 사진측량 기능을 활용하여 누적 오차 정확도를 걱정할 필요가 없습니다. 산업용급 정확도로 대형사물도 스캔 가능합니다.

Polyga의 핵심 3D스캐닝 소프트웨어, FlexScan3D은 15년 이상 업데이트 되어왔죠. 최신 업데이트된 V3.3으로 더욱 빨라진 데이터 처리속도와 높은 데이터 취득량을 경험하세요.

Polyga CARBON X

제품사양

Technical Specifications


Model Name                                                                                        Polyga CARBON X

Product dimensions                                                      W = 200mm (500mm with rail)

                                                                                                                              H = 108mm

                                                                                                             L = 271mm to 315mm

Accuracy                                                     25μm at smallest FOV / 70μm at max FOV

Scan speed                                                                                       250ms (0.25 seconds)

3D resolution                                                                                                 up to 5 million

Texture resolution                                                              5.0 megapixel monochrome

3D Scanning software                                                                         Polyga FlexScan3D

Texture                                                                               Mono with available Color Kit

Field of View                                                                                       220mm⌀ - 975mm⌀

Standoff                                                                                                  290mm - 1220mm

Point to point distance                                                                     0.038mm - 0.45mm

Camera resolution                                                                                  2 x 5.0 megapixel

Connectivity                                                                                                              USB 3.0

Power source                                                                               12V = 10A AC/DC Power

Output format                                                                    OBJ, PLY, STL, FBX, 3D3, ASC

※ FlexScan3D Software Multi Language Support available in English, French, German, Chinese, Japanese and Korean.

Polyga CARBON X

구성품

※ 카메라 삼각대보다 더욱 자유롭게 스캐너 헤드를 움직일 수 있는 '이동형 타워스탠드'를 추가 옵션으로 선택할 수 있습니다.

※ 'Polyga 전용 자동 턴테이블'을 추가 옵션으로 선택할 수 있습니다. FlexScan3D software와 연동되어 자동화된 '원클릭 3D스캔'이 가능합니다.

Polyga CARBON X is

Trusted by

프로급, 산업용 계측기기

Polyga CARBON X

CARBON X는 설계 초기부터 업계 전문가를 타깃으로 개발되었습니다. 항공 우주, 엔지니어링, 제조 및 계측의 엄격한 정확도의 요구 사항을 충족하도록 높은 정확도를 위한 산업용 3D스캐너입니다.


CARBON X의 견고한 6061 알루미늄 합금 케이스 및 프레임과 긁힘 방지 아노다이징 코팅은 가장 험한 산업현장의 환경에서도 높은 정확도를 다년간 유지할 수 있도록 제작되었습니다. 그리고 높은 정확도는 최고 25고정밀 3D 서비스를 제공하도록 설계되었습니다.


이에 그치지 않고, Color-kit 카메라 추가 옵션을 제공하여 산업용 계측기기로서 한정되지 않고 '고해상도 3D매쉬'와 '고해상도 Color Texture map'을 함께 추출할 수 있는 다용도 프로페셔널 3D스캐너로 탄생하였습니다.


스캔 대상체의 크기에 상관없이 카메라 화각 조절을 통하여 다양한 크기의 제품을 스캔하는 Polyga CARBON X는 Polyga의 모든 최신기술이 집약된 플래그쉽 3D스캐너입니다.


고정형 광학식 3D스캐너 중 유일하게 고해상도 컬러 텍스처맵 취득이 가능하면서도 높은 정확도와 조밀한 매쉬취득, 그리고 사용하기 매우 편리한 자동화된 스캐닝 소프트웨어 FlexScan3D까지, 고정형 광학식 3D스캐너 중 가장 활용도가 높은 특별한 3D스캐너입니다.

FlexScan3D, 업계 최고의

3D스캐닝 소프트웨어

Polyga CARBON X의 심장, FlexScan3D S/W


Polyga에서 자체 개발한 FlexScan3D는 3D스캐닝 데이터 정합부터 후보정까지 하나의 소프트웨어로 3D스캐닝에 필요한 모든 일들을 해내는 강력한 소프트웨어입니다.


  • 라이브 스캐닝으로 자동화된 3D스캐닝 캡처 기능
  • 메쉬 지오메트리를 이용한 쉬운 정합(Alignment) 기능
  • 바닥면 잘라내기(Cut Plane) 설정을 통해 원하는 부위만 캡처 가능
  • 강력한 구멍 메꾸기 기능(Partial & Full)을 통해 Water Tight 모델 생성 가능
  • HDR 스캐닝, 데이터 스무딩, 마커 인식 및 마커 지우기 기능
  • 2개의 메쉬 데이터 간 치수비교 결과 보기 제공

※ FlexScan3D는 Polyga CARBON X 구매 시 포함되어 있는 무료 소프트웨어입니다.
