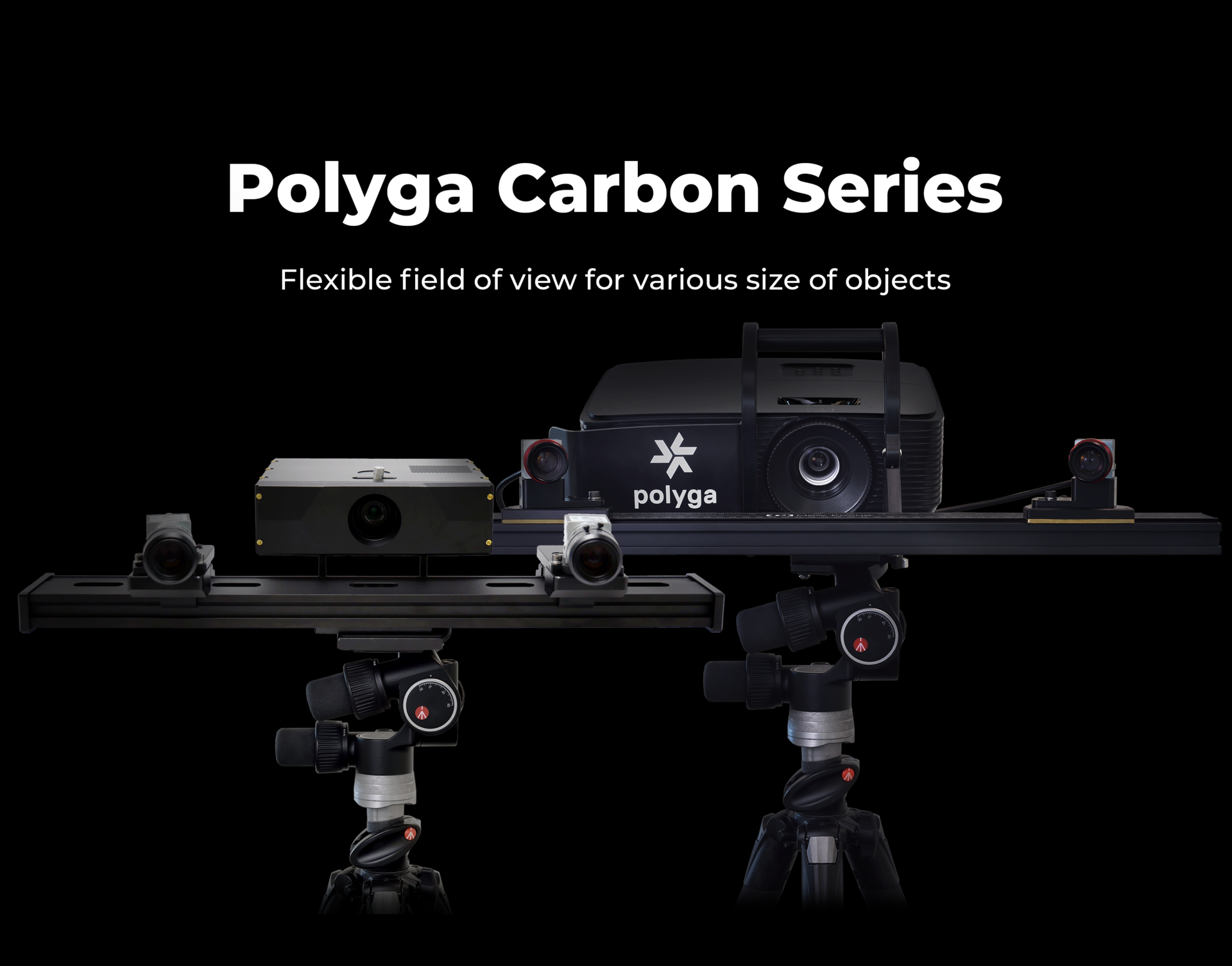

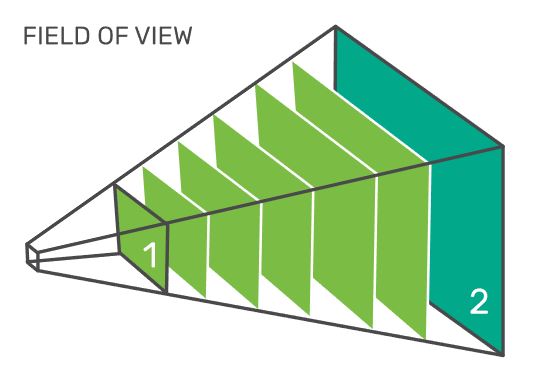

Polyga Carbon 시리즈는 비슷한 크기의 물체만 스캐닝 할 수 있는 제한적인 타 3D스캐닝 시스템과 달리, 3D스캐너가 관찰 가능한 시야각(FOV : Field of View)을 최소 70mm~800mm까지 변경이 가능하여 알약과 같은 소형 대상체부터 자동차 문과 같이 대형 대상체까지 매우 정밀하게 스캐닝할 수 있습니다.
Carbon이라는 제품명처럼, Polyga에서 특별히 제작된 카본 프레임 마운트 덕분에 높은 내구성을 갖추면서도 매우 가벼워 휴대성이 용이한 시스템입니다.
Polyga Carbon 시리즈는 2가지 제품으로 선택이 가능합니다. 3백만 화소의 카메라를 탑재한 Polyga Carbon과 5백만 화소와 강력한 DLP프로젝터를 탑재한 Polyga Carbon XL로 선택할 수 있습니다. 활용 가능한 분야는 다음과 같습니다.
3 Mpx 카메라 / 긴 수명의 LED 프로젝션 / 자유로운 FOV 변경
초고속 3D스캐닝 / 높은 강도 & 경량화 / 높은 휴대성
5 Mpx 카메라 / 선명한 밝기의 DLP 프로젝터
자유로운 FOV 변경 시스템 / Ultimate 정밀형 3D스캐너
모델명 | 모델 설명 | 대상물 예시(참조용) | FOV 별 정확도 | 취득 포인트 수 | 포인트 간 거리 | 스캐닝 속도 | 설정 가능 FOV |
Carbon | 2021년 업그레이드 된, Carbon 모델, 초고속 프로젝션 및 긴 수명의 LED 프로젝터, 3백만 화소의 카메라, 자유로운 FOV설정 카본 프레임, 높은 휴대성의 정밀형 고정식 3D스캐너 | 소형 스마트폰 크기의 대상체, 오토바이 크랭크 케이스, 대형 터빈 블레이드 등 | 최소 FOV 100mm 설정 시 - 35 μm 최대 FOV 700mm 설정 시 - 100 μm | 300만+ 포인트 | FOV 100mm - 0.022 mm FOV 700mm - 0.158 mm | 0.25 초 | 자유로운 FOV크기 설정 가능한 슬라이더 마운트 방식 최소 : 100mm 최대 : 700mm |
Carbon XL | Carbon의 업그레이드된 고성능 모델. 더 밝은 DLP 프로젝터, 5백만 화소의 카메라 자유로운 FOV설정, 최대 800mm의 대형 FOV 최고 25micon의 정확도를 보유한 정밀형 3D스캐너 | 소형 알약, PCB보드부터 문화재 조형물, 자동차 바디, 인체 얼굴, 흉상, 전신 등 | 최소 FOV 70mm 설정 시 - 25 μm 최대 FOV 800mm 설정 시 - 70 μm | 490만 포인트 | FOV 70mm - 0.027 mm FOV 800mm - 0.26 mm | 1.2 초 | 자유로운 FOV크기 설정 가능한 슬라이더 마운트 방식 최소 : 70 mm 중대형 : 800 mm |
1. 형상 데이터 취득 유닛 : Polyga Carbon에 내장된 LED/DLP 광원은 스캐닝 대상체를 향해 일련의 패턴을 투사합니다. 투사된 패턴은 대상체의 형상으로 인해 왜곡되며 이 정보를 장착된 2대의 카메라가 캡쳐하여 전용 S/W인 FlexScan3D에 전송하여 정보를 처리합니다.
2. 데이터 프로세싱 소프트웨어 : FlexScan3D는 카메라가 취득한 정보를 토대로 대상체의 깊이와 표면 정보를 계산하여 포인트 클라우드 데이터부터 메쉬 데이터와 텍스처 데이터를 형성하는 전 과정을 담당하는 고성능 3D스캐닝 소프트웨어입니다. 또한 데이터 후처리 작업을 위한 정합, 병합 및 구멍 메우기 등의 보정 기능을 포함합니다.
※ Polyga Carbon 3D스캐너는 세팅한 FOV 영역에 따라 스캐너가 한번에 볼 수 있는 대상체의 영역을 3D데이터로 스캐닝합니다. 대상체의 전체 개체의 3D디지털 모델을 생성하기 위해서는 모든 각도에서 스캔해야 하며, 전용 턴테이블을 활용하여 자동화된 3D스캐닝 경험을 선사합니다.

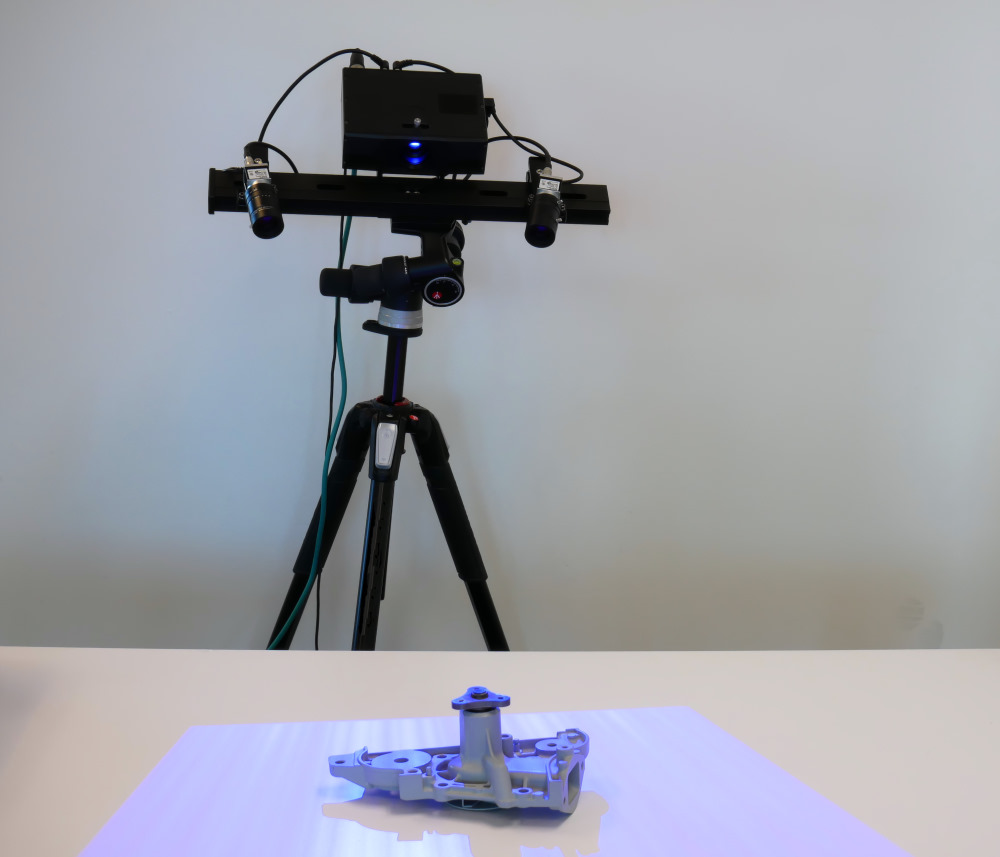

2021년 새롭게 업그레이드된 Carbon모델은 자유로운 FOV변경, 초고속 3D스캐닝, 경량화된 바디로 높은 휴대성의 정밀형 고정식 3D스캐너입니다.
0.25초만에 Blue LED 패턴을 조사하여 초고속 스캐닝이 가능합니다. 또한 긴 수명을 가진 LED 프로젝터는 매우 적은 열을 방출하여 반복적인 3D스캐닝 작업에 왜곡을 줄입니다.
3백만 화소의 머신 비전 카메라를 탑재하여 스캔 1회 당 600만개 이상의 폴리곤을 생성하며 최고 35μm의 정확도를 갖춘 합리적인 가격의 산업용 고정식 3D스캐너입니다.

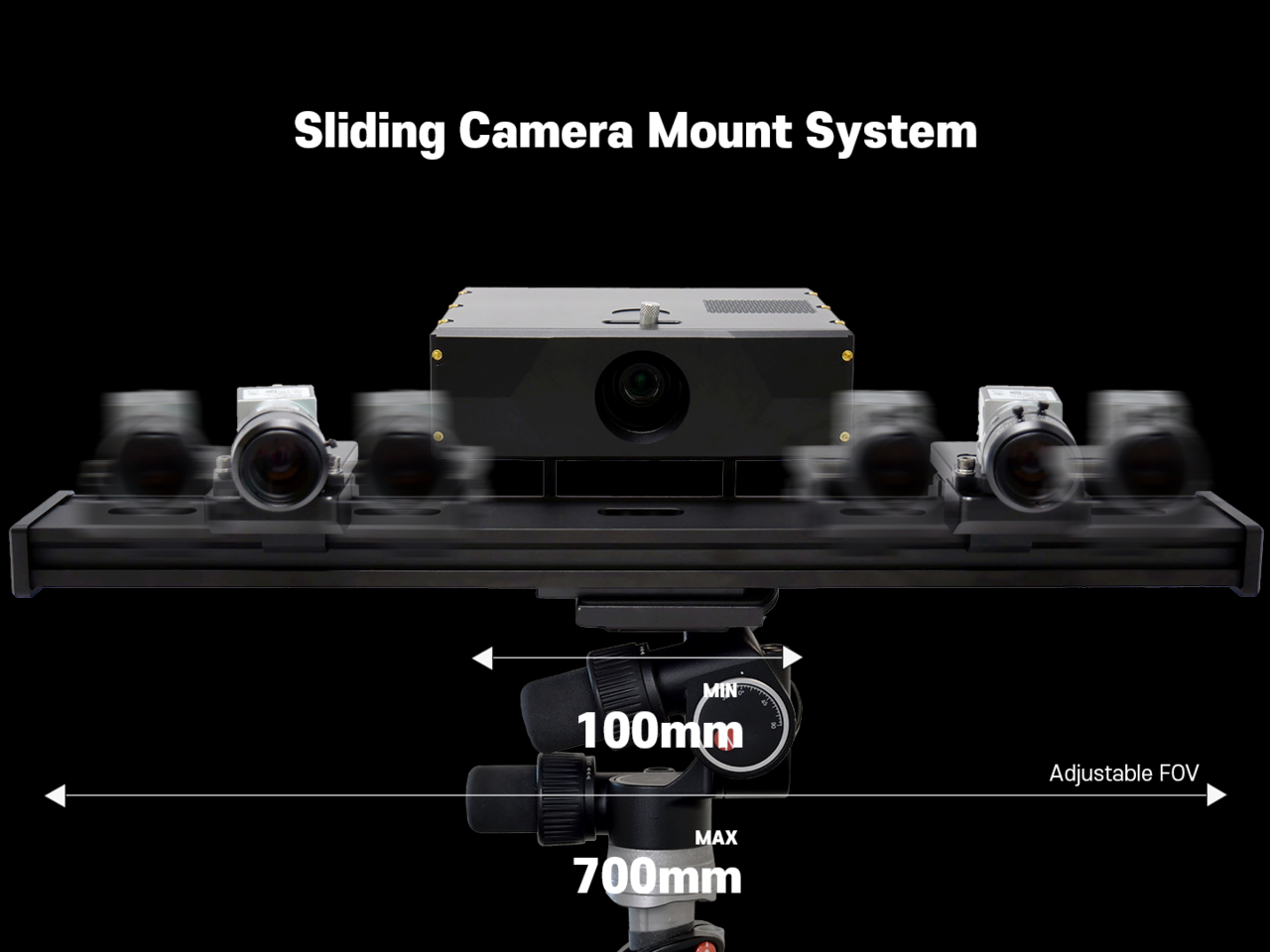

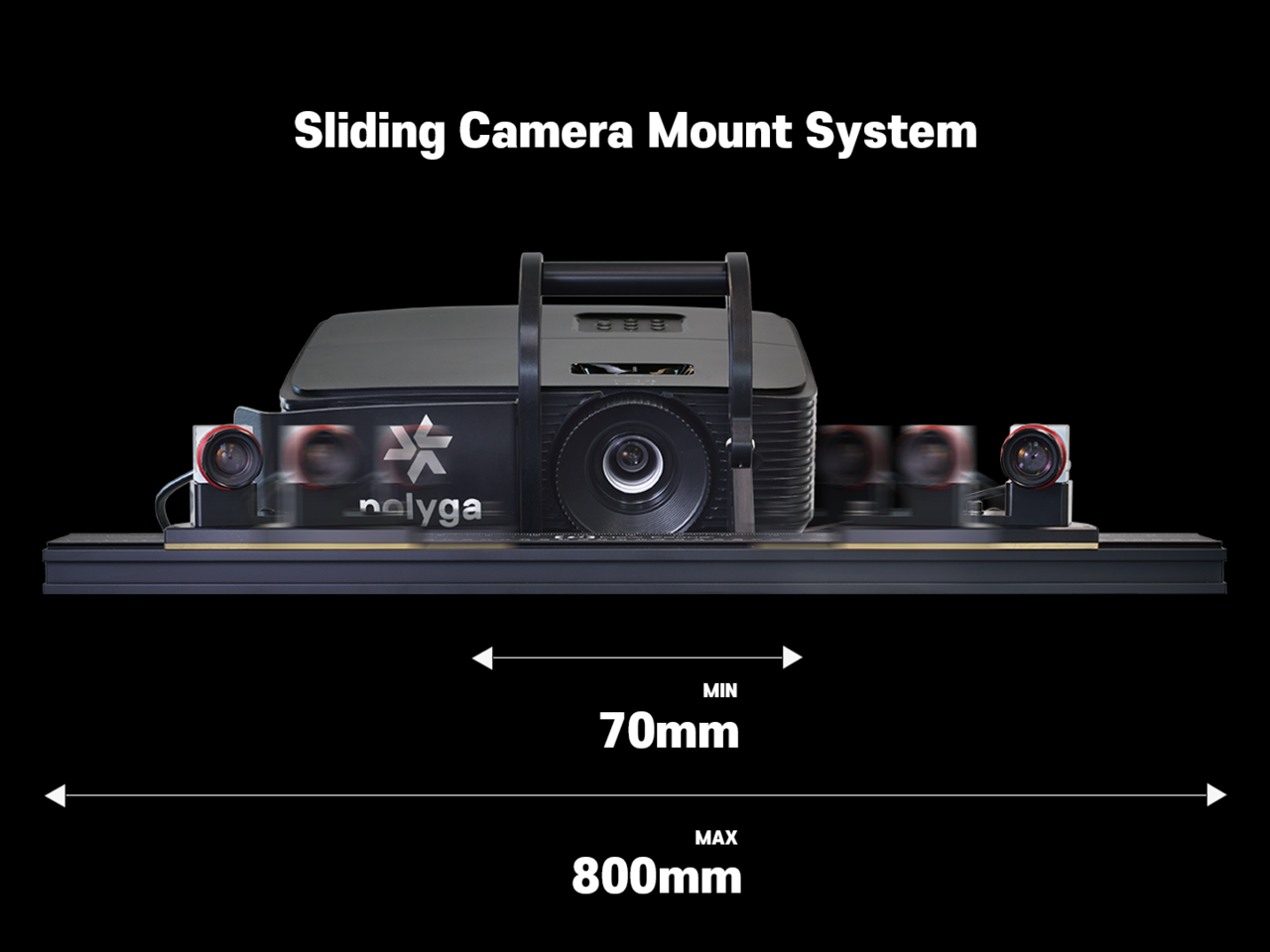

Polyga Carbon은 '슬라이딩 마운트 시스템'을 장착하여 카메라의 배치를 변경하여 FOV를 변경할 수 있습니다. 대상체의 크기에 따라 해상도와 정확도를 조정하고 언제나 고정밀하게 3D스캔할 수 있습니다. 소형 혹은 중대형 대상체를 하나의 장비로 3D스캐닝 할 수 있는 자유로운 화각 변경이 가능한 고정식 3D스캐너입니다.
소형부터 중대형 대상체의 고품질 메쉬 데이터와 컬러 텍스처를 모두 스캐닝이 가능한 시스템으로서 다양한 3D스캐닝 샘플을 통해 Polyga Compact가 활용될 수 있는 범위를 확인하세요.
Flexibility & Control

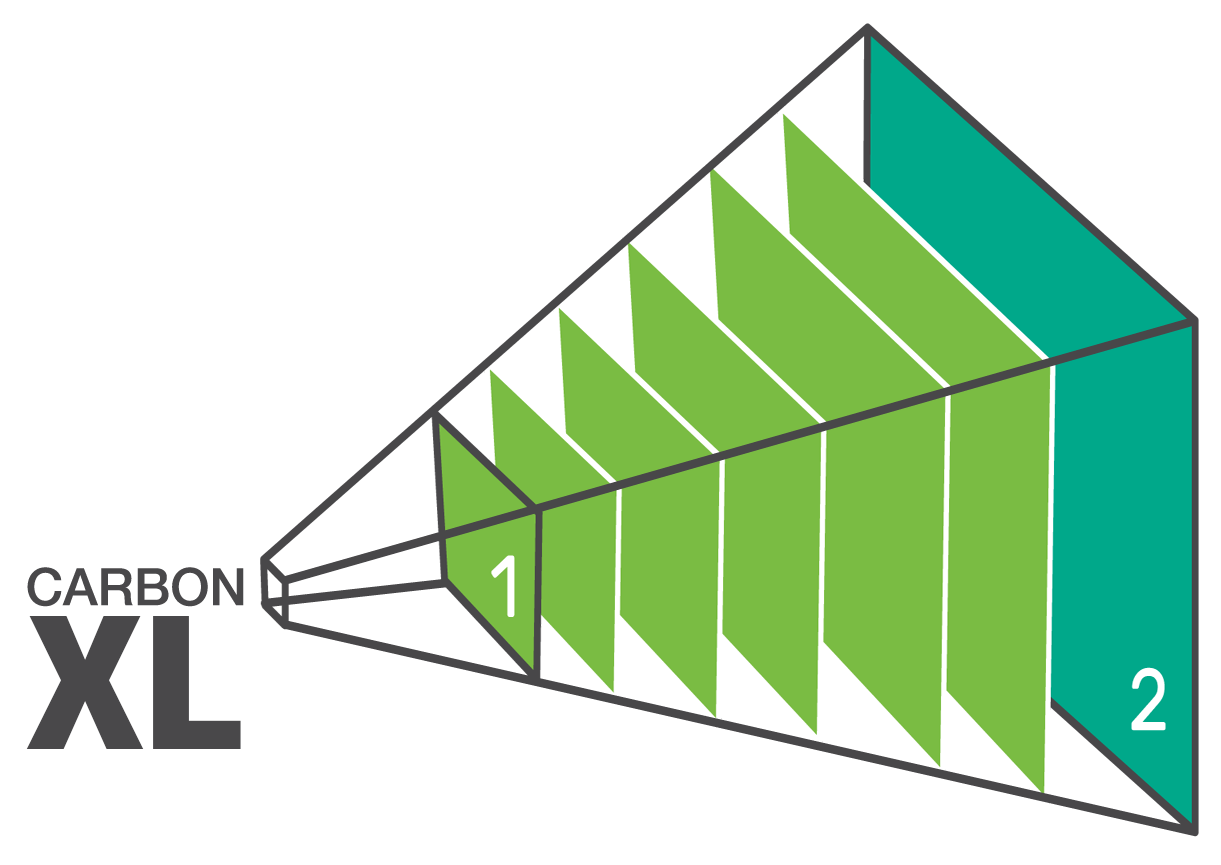

슬라이딩 마운트 시스템으로 FOV를 최대 800mm까지 자유롭게 변경할 수 있어 사용자의 완전한 제어가 가능한 고성능 3D스캐너입니다.

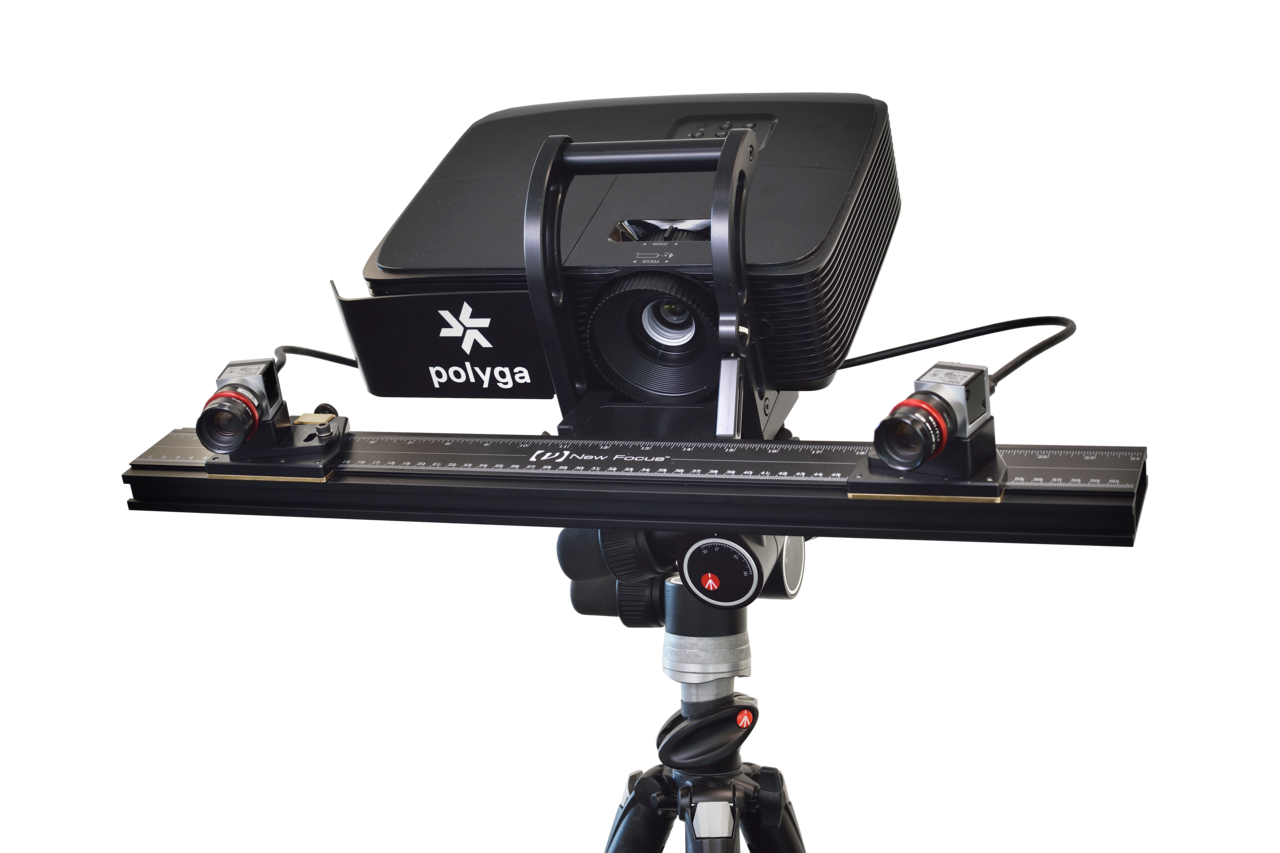

Brighter DLP Projection
Polyga Carbon XL은 더 높은 품질의 데이터 취득을 위해 강한 밝기(루멘)의 DLP 프로젝터를 탑재하여 더 멀리 그리고 더 어두운 물체를 휠씬 쉽게 스캔할 수 있습니다.
Polyga's Ultimate 3D Scanner
5백만 화소의 머신 비전 카메라를 탑재하여 스캔 1회 당 약 980만개 이상의 폴리곤을 생성하며 최고 25μm의 정확도를 갖춘 Polyga의 가장 강력하고 합리적인 가격의 3D스캐너입니다.

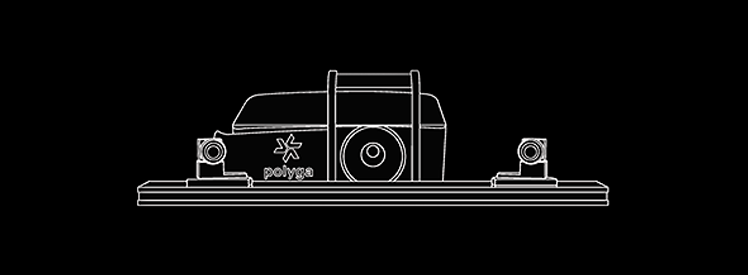

Polyga Carbon XL은 은 카메라를 마운트의 다른 위치에 배치하여 스캔 가능한 시야를 크게 또는 작게 변경하고, 정확성을 위해 칼리브레이션을 진행하여 사용하는 시스템입니다. Carbon 모델에는 두 개의 사전 설정된 카메라 슬롯이 있으며, Carbon XL 모델의 카메라는 장착 레일의 어느 위치에나 카메라를 배치 할 수 있는 자유로운 시야 변경 시스템입니다. Polyga Carbon 3D 스캐너는 하나의 3D스캐너로 다양한 크기의 물체를 스캔 할 수있는 다용도로 활용될 수 있는 정밀형 3D스캐너입니다.
극소형부터 대형 대상체의 고품질 메쉬 데이터와 컬러 텍스처를 모두 스캐닝이 가능한 Polyga Compact XL의 스캐닝 샘플을 확인하세요.
직경 1mm 이하
알약직경 1mm 이하
직경 1mm 이하
알약직경 1mm 이하
직경 1mm 이하
알약직경 1mm 이하
직경 1mm 이하
알약직경 1mm 이하
1초안에 고정밀 3D스캐닝
Polyga Carbon은 높은 정확도의 고해상도 3D스캐닝 데이터를 1.2초만에 빠르게 취득합니다. 강력한 FlexScan3D 소프트웨어오하 전용 턴테이블로 자동화된 3D스캐닝이 가능한 시스템입니다.
빌트인된 강력한 FlexScan3D
Polyga Carbon과 함께 제공되는 강력한 3D스캐닝 S/W인 FlexScan3D는 자동화된 3D데이터 캡처뿐만 아니라 데이터 편집, 정렬, 머징, 보정과 같은 강력한 기능이 내장되어 있습니다.
다양한 파일형식 추출 가능
강력한 FlexScan3D으로 최종 정합된 3D데이터를 다양한 방식의 확장자로 추출이 가능합니다. PLY, OBJ, STL, ASC, FBX 등 다양한 파일로 추출하여 다양한 용도로 활용이 가능합니다.
다양한 파일형식 추출 가능
경량화된 카본 프레임의 무게로 휴대성이 용이한 고정밀 Polyga Carbon 시리즈는 장소에 구애받지 않고 휴대하여 다닐 수 있는 광학식 데스크톱 3D스캐너입니다.
Polyga Carbon
대형 엔진 커버(외부)Polyga Carbon
Polyga Carbon
대형 엔진 커버(안쪽)Polyga Carbon
Polyga Carbon
자동차 도어Polyga Carbon
Polyga Carbon
자동차 도어Polyga Carbon
Polyga Carbon
소형 사출 부품Polyga Carbon
Polyga Carbon
소형 사출 부품Polyga Carbon
Polyga Carbon
30cm 사이즈의 태권브이 피규어Polyga Carbon
Polyga Carbon
암석 (컬러)Polyga Carbon
Polyga Carbon
암석 Polyga Carbon
Polyga Carbon
문화재Polyga Carbon
Polyga Carbon
문화재Polyga Carbon
Polyga Carbon
문화재(2)Polyga Carbon
Polyga Carbon
문화재(2)Polyga Carbon
Polyga Carbon
인체 얼굴Polyga Carbon
Polyga Carbon
인체 얼굴 (컬러)Polyga Carbon
Polyga Carbon
피규어 25cm(헬보이 캐릭터)Polyga Carbon
Polyga Carbon
피규어 25cm(헬보이 캐릭터)Polyga Carbon
Polyga Carbon XL
자돌차 범퍼 및 그릴Polyga Carbon XL
Polyga Carbon XL
자돌차 범퍼 및 그릴Polyga Carbon XL
Polyga Carbon XL
대형 사각 석유통Polyga Carbon XL
Polyga Carbon XL
대형 사각 석유통Polyga Carbon XL
Polyga Carbon XL
금속 부품Polyga Carbon XL
Polyga Carbon XL
금속 부품Polyga Carbon XL
Polyga Carbon XL
약 25cm의 금속 부품Polyga Carbon XL
Polyga Carbon XL
약 25cm의 금속 부품Polyga Carbon XL
Polyga Carbon XL
운동화 (K2)Polyga Carbon XL
Polyga Carbon XL
운동화 (K2)Polyga Carbon XL
Polyga Carbon XL
돌 암석 Polyga Carbon XL
Polyga Carbon XL
돌 암석 Polyga Carbon XL
Polyga Carbon XL
돌 암석(2)Polyga Carbon XL
Polyga Carbon XL
돌 암석(2) (컬러)Polyga Carbon XL
Polyga Carbon XL
박제된 새Polyga Carbon XL
Polyga Carbon XL
박제된 새Polyga Carbon XL
Polyga Carbon XL
피규어 - 그루트Polyga Carbon XL
Polyga Carbon XL
문화재 - 부처상Polyga Carbon XL
Polyga Carbon XL
문화재 - 부처상 (컬러)Polyga Carbon XL
Polyga Carbon XL
문화재(1)Polyga Carbon XL
Polyga Carbon XL
문화재(1) (컬러)Polyga Carbon XL
Polyga Carbon XL
문화재(2) Polyga Carbon XL
Polyga Carbon XL
문화재(2) (컬러)Polyga Carbon XL
Polyga Carbon XL
운동화 아웃솔Polyga Carbon XL
Polyga Carbon XL
운동화 아웃솔Polyga Carbon XL
Polyga Carbon XL
알약 0.8cmPolyga Carbon XL
Polyga Carbon XL
알약 0.8cm (컬러)Polyga Carbon XL
Polyga Carbon XL
알약 1.2cm (컬러)Polyga Carbon XL
Polyga Carbon XL
알약 1.2cm Polyga Carbon XL
Polyga Carbon XL
인체 얼굴 (컬러)Polyga Carbon XL
Polyga Carbon XL
인체 얼굴 Polyga Carbon XL
Polyga가의 전체 3D스캐너 라인업을 구동하는 핵심 소프트웨어, FlexScan3D는 빠른 데이터 캡처와 고급 후처리 기능을 포함하는 강력한 3D스캐닝 소프트웨어입니다.
Polyga에서 자체 개발한 FlexScan3D는 3D스캐닝 데이터 정합부터 후보정까지 하나의 소프트웨어로 3D스캐닝에 필요한 모든 일들을 해내는 강력한 소프트웨어입니다.
※ FlexScan3D는 Polyga Carbon Series 구매 시 포함되어 있는 무료 소프트웨어입니다.
