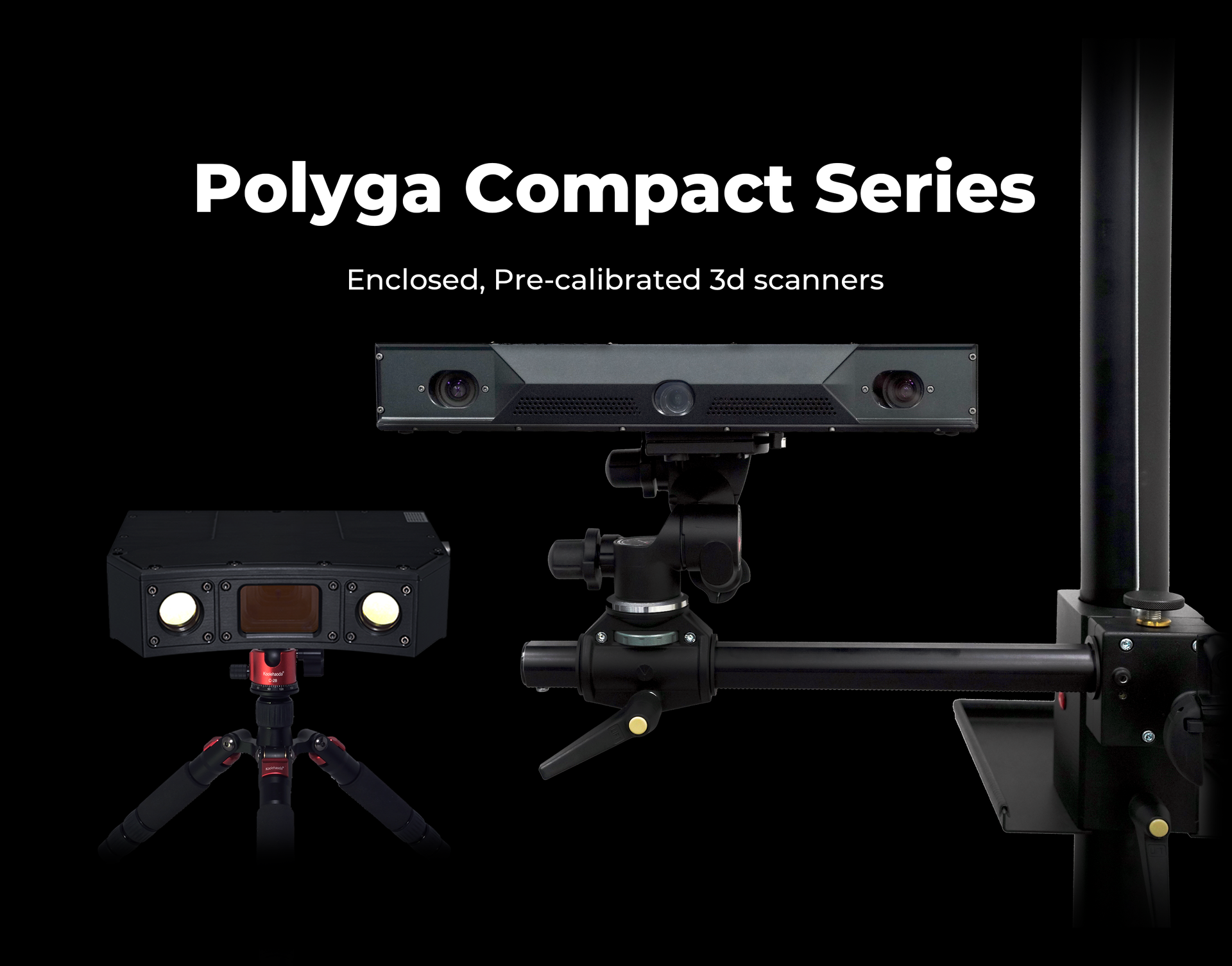

초고속 스캐닝 속도의 정밀형 광학식 3D스캐너, Polyga Compact Series

모델명 : Polyga Compact C504
모델명 : Polyga Compact L6

밀폐된 디자인, 플러그 앤 플레이로 더욱 빠르고 쉽게 3D스캐닝하다!


Polyga Compact 데스크탑용 3D스캐너는 LED Structured Light technology 기술로 놀라울 정도의 고품질 3D 스캐닝 데이터를 취득하는 고정식 3D스캐너입니다.


이름 답게 콤팩트한 사이즈와 가벼운 무게로 휴대성이 매우 뛰어나며,  출고 시 정밀하게 (선)칼리브레이션 되어 사용자가 임의의 세팅이 따로 필요 없는 플러그 앤 플레이 시스템입니다.


측정물의 크기에 따라 사이즈가 다른 FOV를 갖춘 5종류의 3D스캐너 라인업을 제공합니다. 모른 라인업은 플러그 앤 플레이가 가능한 시스템입니다. 활용 가능한 분야는 다음과 같습니다.


  • VFX & Entertainment 용 얼굴, 흉상, 인체 스캐닝
  • 3D 모델링이 필요한 모든 곳 / CG / 게임 / AR / VR
  • 역설계 / 치수검증 / 품질검사
  • 컴퓨터 혹은 로봇 비전 시스템
  • 과학적 정밀 측정과 문서화가 필요한 분야
  • 정밀 소형 부품 (소형 뼈, 문화재 조각, 소형 알약)
  • 적층제조를 위한 기반 데이터 획득 (3D프린팅)

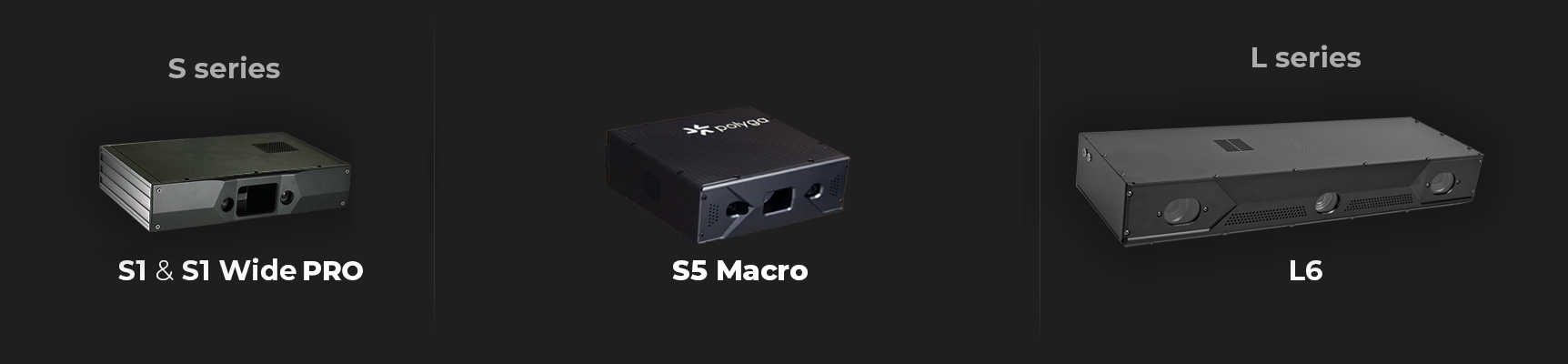

대상체의 크기에 따라

선택할수 있는

총 4가지 라인업

소형 초정밀 마크로 3D스캐너※ 1~5cm 내의 대상물

중소형 FOV, 고정밀 3D스캐너※ 5~30cm 내의 대상물

중형 FOV, 고정밀 3D스캐너※ 10~60cm 내의 대상물

중대형 FOV, 고정밀3D스캐너※ 20cm~1m 내의 대상물

Polyga Compact Series 주요사양
모델명모델 타입대상물 사이즈대상물 예시(참조용)카메라정확도취득 포인트 수스캐닝 스피드FOV (Field of View)
S5 Macro
소형 대상체 용
소형 대상체 용
드릴 비트, 나사, 동전, 쌀알, 씨앗
5 Mpx
(컬러)		최고 5 μm (0.005mm)
500만 포인트
250ms39 x 44 – 44 x 48mm

S1 PRO

중소형 대상체 용
5 ~ 30cm작은 소형 기계부품, 컴퓨터 마우스, 덴탈 모델 2 x 2 Mpx
(컬러)
최고 30 μm (0.030mm)500만 포인트 250ms 82 × 109 - 114× 110mm
S1 PRO  Wide 중형 대상체 용
10 ~ 60cm신발, 금형, 노트북, 60cm의 산업용 부품, 인체
2 x 2 Mpx
(컬러)
최고 35 μm (0.035mm)
500만 포인트
250ms136× 146 - 212 × 218mm

L6

중대형 대상체 용20 ~ 100cm
인체, 얼굴, 자동차 파트, 동상, 문화재, 대형부품2 x 3 Mpx
(모노 / 컬러)
최고 80 μm (0.08mm)
300만 포인트1200ms265 x 225 – 375 x 345 mm

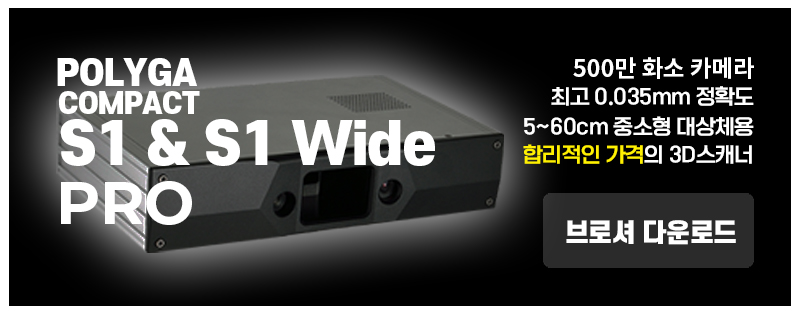

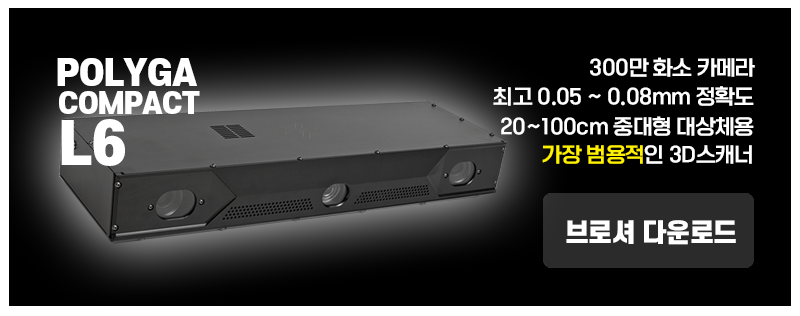

모델 별 브로셔 다운로드

3D스캐닝 작동 방식 소개

Polyga Compact의 구성요소 및 작동방식

1. 형상 데이터 취득 유닛 : Polyga Compact에 내장된 BLUE Light LED 광원은 스캐닝 대상체를 향해 일련의 패턴을 투사합니다. 투사된 패턴은 대상체의 형상으로 인해 왜곡되며 이 정보를 장착된 2대의 카메라가 캡쳐하여 전용 S/W인 FlexScan3D에 전송하여 정보를 처리합니다.


2. 데이터 프로세싱 소프트웨어 : FlexScan3D는 카메라가 취득한 정보를 토대로 대상체의 깊이와 표면 정보를 계산하여 포인트 클라우드 데이터부터 메쉬 데이터와 텍스처 데이터를 형성하는 전 과정을 담당하는 고성능 3D스캐닝 소프트웨어입니다. 또한 데이터 후처리 작업을 위한 정합, 병합 및 구멍 메우기 등의 보정 기능을 포함합니다.


※ Polyga Compact 3D스캐너는 설정된 FOV 영역에 따라 스캐너가 한번에 볼 수 있는 대상체의 영역을 3D데이터로 스캐닝합니다.  대상체의 전체 개체의 3D디지털 모델을 생성하기 위해서는 모든 각도에서 스캔해야 하며, 전용 턴테이블을 활용하여 자동화된 3D스캐닝 경험을 선사합니다.

영상 자료 확인하기

더보기
더보기

Polyga Compact 시리즈만의 독보적인 사용자 편의성

매우 쉬운 장비 셋업

3D스캐너를 컴퓨터에 연결하고, 운용 소프트웨어인 FlexScan3D를 설치하기만 하면 바로 3D스캐닝이 가능한 시스템입니다.

초고속 3D스캐닝

1초 미만의 초고속 3D스캐닝 속도로 사용자는 3D스캐닝에 소요되는 시간을 극적으로 단축시킬 수 있습니다.

직관적이고 편리한 사용방법

칼리브레이션(교정) 작업이 불필요한 플러그 앤 플레이 방식으로 몇 번의 클릭 만으로도 고품질의 형상정보를 빠르게 취득합니다.

높은 휴대성

매우 콤팩트한 사이즈와 경량화된 무게로 설계된 Polyga Compact는 함께 제공되는 케이스에 담아 편리하게이동할 수 있습니다.

자동화 및 확장성

전용 로터리와 함께 자동화된 스캐닝 워크플로우!

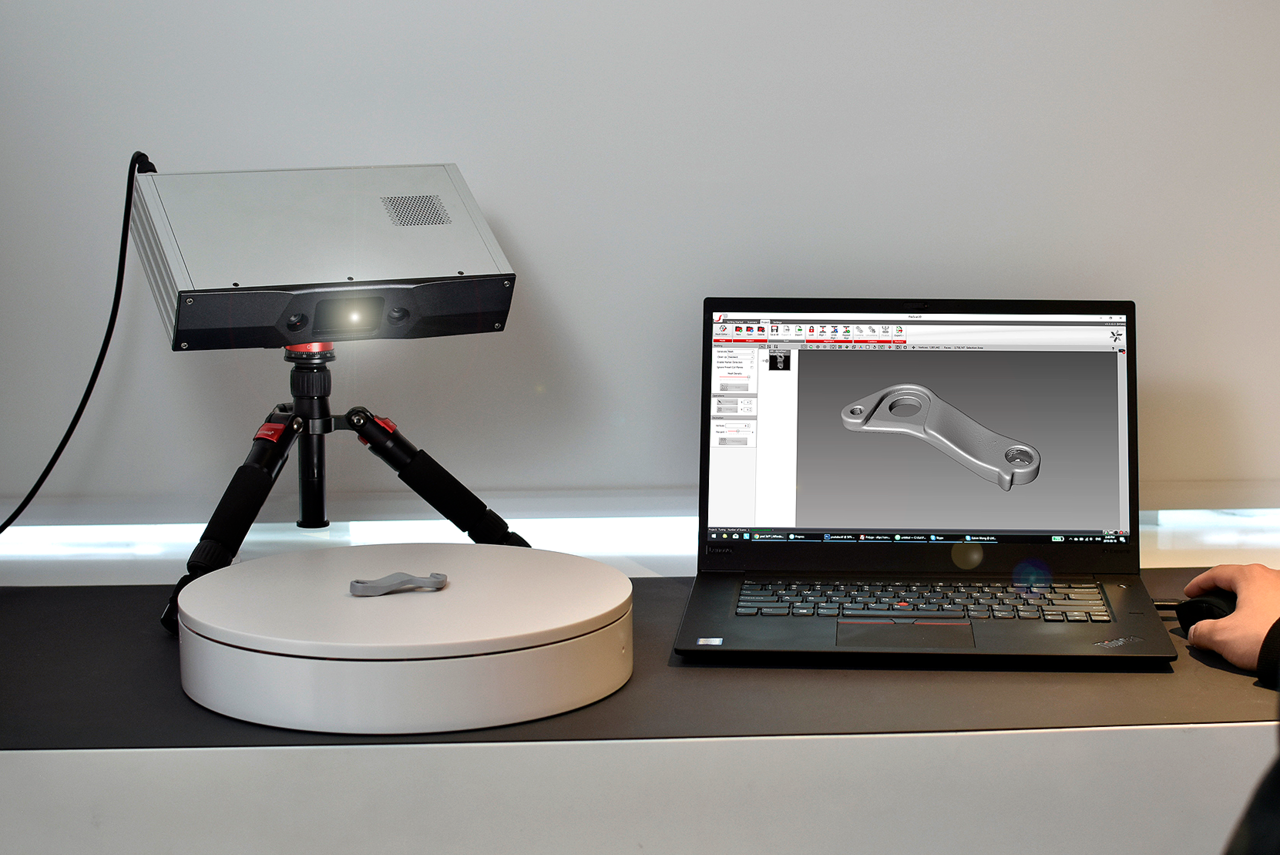

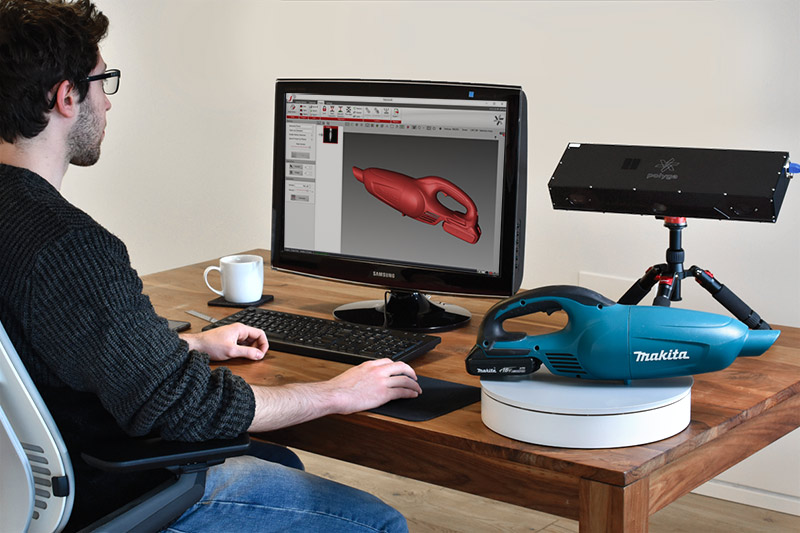

Polyga Compact 시리즈의 전용 Rotary Turntable(로터리 턴테이블)은 FlexScan3D소프트웨어와 통합되어 자동화된 3D스캐닝 환경을 제공합니다. 수동으로 작업할 시 보다 약 3배 빠른 속도로 디지털 3D데이터를 생성합니다.


스캐닝 대상체를 턴테이블에 올려 놓기만 하면 3D스캐닝 준비 끝! 버튼 클릭 만으로 시스템이 모든 3D스캐닝 작업을 알아서 수행합니다.


FlexScan3D의 Live Scan 기능은 대상체를 움직이는 것 만으로도 자동 촬영 환경을 제공합니다.


※Rotary Turntable(로터리 턴테이블)은 추가 악세사리로 구매 가능한 Polyga 전용 악세사리 품목입니다.

높은 확장성으로 타 시스템과 쉽게 통합되다

Polyga Compact 제품을 타 시스템과 통합 제어할 수 있도록 SBSDK를 제공합니다.

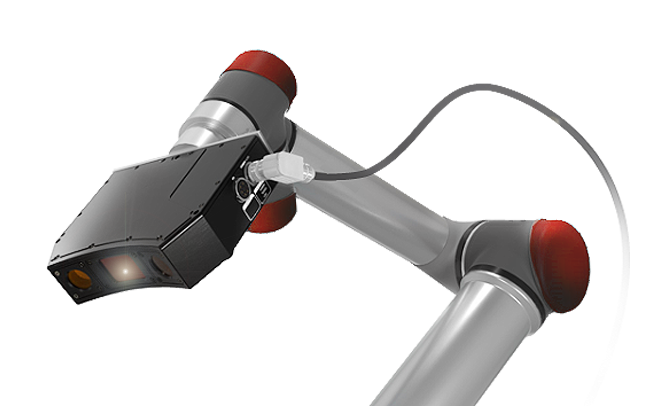

SBSDK는 Polyga에서 제공하는 소프트웨어 개발 키트입니다. 타 시스템(예 : 로봇암)에 쉽게 통합하여 활용이 가능합니다.


SBSDK는 C++/C# 언어의 Windows DLL 라이브러리가 제공되며 TriggerBox 아답터가 함께 포함됩니다. 모든 Compact 스캐너는 TCP/IP를 활용하여 PC와 기가빗 이더넷으로 연결이 가능합니다. 타 시스템과 통합하여 최종 3D스캐닝 데이터를 다양한 포맷(OBJ, PLY, STL, ASC, FBX)으로도 쉽게 전송할 수 있는 높은 확장성을 가진 3D스캐너입니다.


※SBSDK는 Polyga의 3D스캐너를 사용하는 모든 고객에게 제공이 가능합니다. 세컨트러스트에 따로 문의를 주시기 바랍니다.

작은 부품부터 인체 3D스캐닝까지!

높은 정확도, 최고의 품질검사 솔루션

5백만 화소의 머신비전 카메라가 탑재되었으며, 최고 6μm의 높은 정확도를 갖춘 Polyga Compact는 대량 생산 과정에서 품질 결함을 제거하기 위한 치수검증 솔루션에도 활용되는 산업용 3D스캐너입니다.

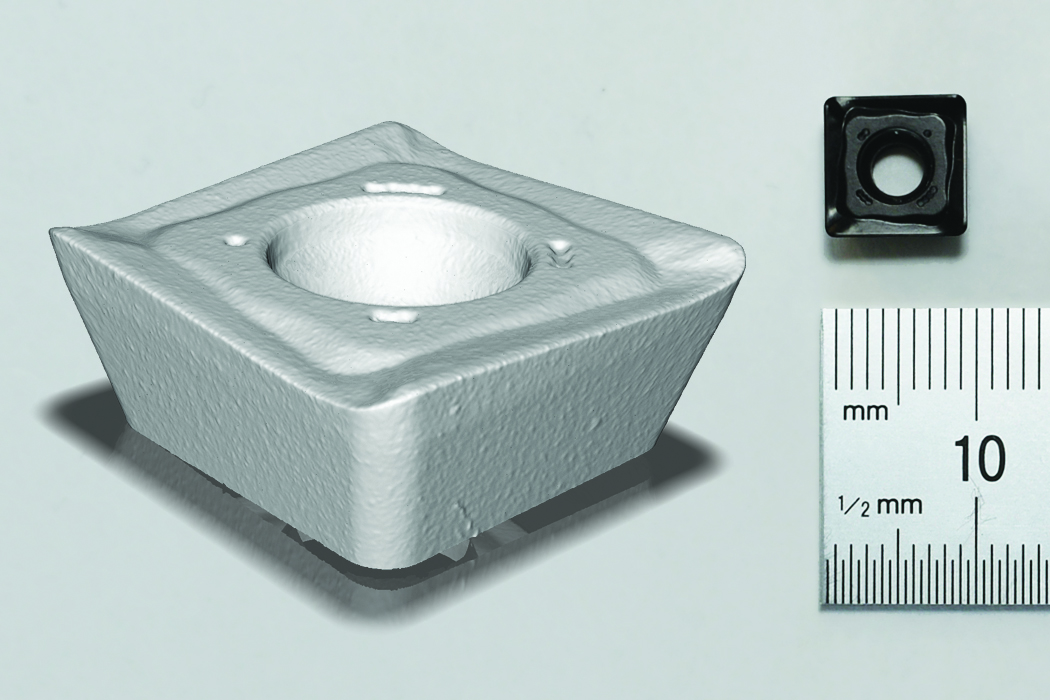

극소형/소형/중형/대형 대상체 별 제품 라인업이 준비되어 있고 작게 는 나사 선, 알약과 같은 소형 물체부터 크게는 자동차 그릴 혹은 자동차 문을 스캐닝할 수 있습니다.

Polyga Compact C504 활용

얼굴, 인체의 고해상도 3D스캐닝 솔루션

1초 미만의 초고속 촬영으로 미세하게 흔들리는 사람의 얼굴과 흉상과 같이 순간적인 캡처가 필요한 어플리케이션에 활용됩니다.


타 핸드헬드 3D스캐너 혹은 포토그라메트리 방식의 3D스캐닝과는 차원이 다른 고해상도 3D스캐닝 데이터를 자랑합니다. 피부 주름과 모공이 표현될 정도로 디테일한 3D메쉬 데이터와 고해상도 컬러 텍스처 취득이 가능하여 실사 피규어, 영화, 드라마의 VFX/CG 분야의 실사 그래픽 렌더링 작업에 활용됩니다.

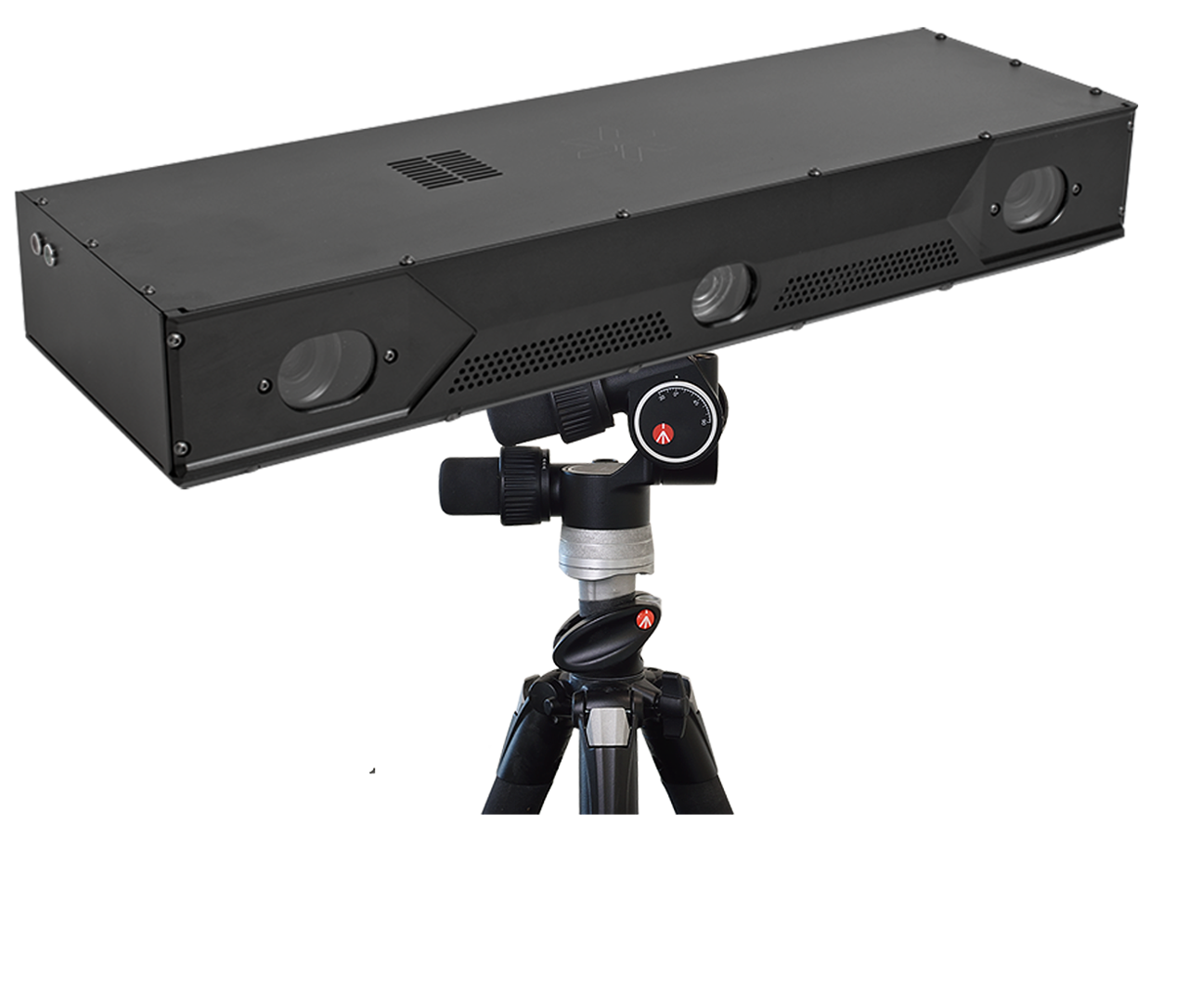

Polyga Compact L6는 265x375mm의 촬영범위(FOV)를 갖추어 얼굴, 흉상, 인체의 고해상도  3D스캐닝에 가장 이상적인 3D스캐너입니다.

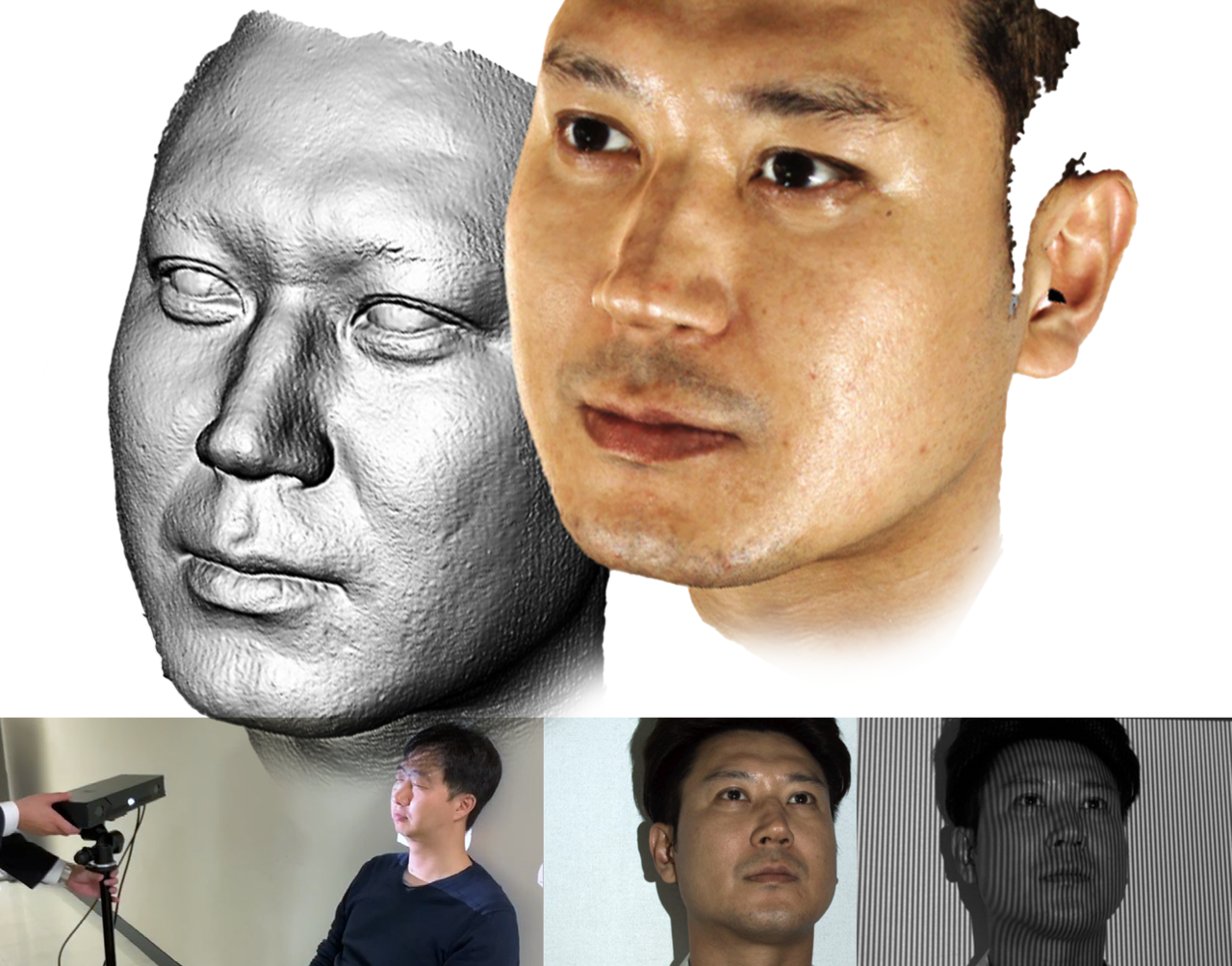

※Polyga Compact L6를 활용한 3D스캐닝 데이터 사진입니다.

매번 신뢰할 수 있는 반복 정밀도

Polyga Compact의 전체 라인업은 완전히 밀폐된 케이스에 정밀하게 설치된 카메라가 '공장 칼리브레이션'을 거쳐 출고됩니다. 매번  신뢰할 수 있는 반복 정확도를 갖추고 '포인트 앤 슛'과 같이 쉽고 간편하게  3D스캐닝 할 수 있습니다. 가볍고 견고한 외장 바디(IP67)로 습기와 먼지에 강하여 산업 현장에서도 문제 없이 활용이 가능합니다.

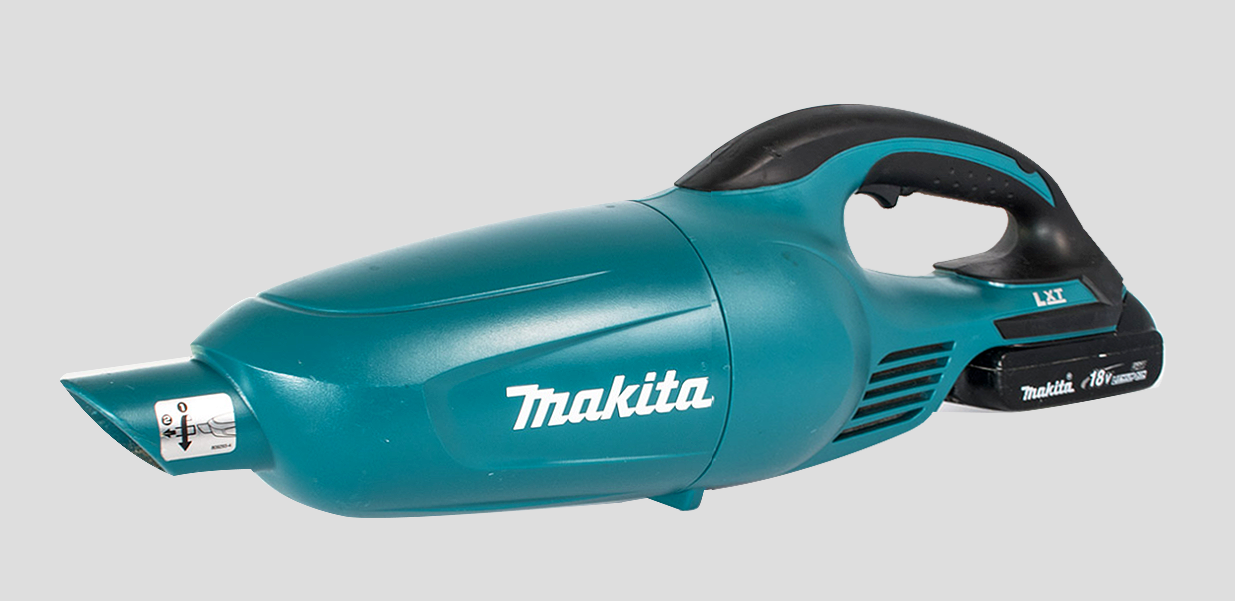

대상체 3D스캔 데이터 : Polyga Compact L6 활용
대상체 실물 사진

고해상도 3D스캐닝 데이터를 확인하세요

Compact S5 Macro, S1 PRO, Wide PRO
더보기
Compact L6
더보기

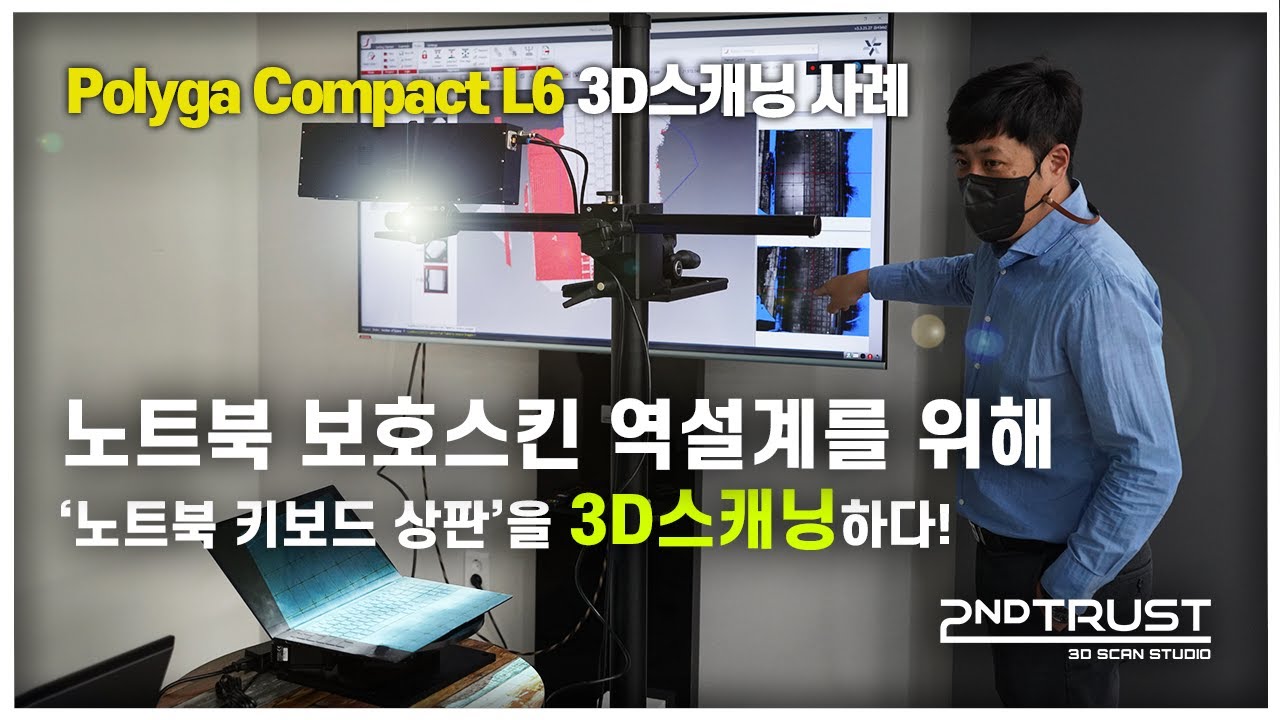

- Polyga Compact 3D스캐닝 사례 영상보기 -

mobile background

활용 가능 분야

Polyga Compact Series는 고정밀도의 신뢰할 수 있는 3D스캔 데이터가 필요한 모든 기업, 제조업체, 비주얼 이펙트 스튜디오, 영화산업, 연구소에 활용됩니다.


  • VFX & Entertainment 용 얼굴, 흉상, 인체 스캐닝
  • 3D 모델링이 필요한 모든 곳 / CG / 게임 / AR / VR
  • 역설계 / 치수검증 / 품질검사
  • 컴퓨터 혹은 로봇 비전 시스템
  • 과학적 정밀 측정과 문서화가 필요한 분야
  • 정밀 소형 부품 (소형 뼈, 문화재 조각, 소형 알약)
  • 적층제조를 위한 기반 데이터 획득 (3D프린팅)

FlexScan3D 소프트웨어

Polyga가의 전체 3D스캐너 라인업을 구동하는 핵심 소프트웨어, FlexScan3D는 빠른 데이터 캡처와 고급 후처리 기능을 포함하는 강력한 3D스캐닝 소프트웨어입니다.

FlexScan3D 하나로 3D스캐닝 작업 끝!


Polyga에서 자체 개발한 FlexScan3D는 3D스캐닝 데이터 정합부터 후보정까지 하나의 소프트웨어로 3D스캐닝에 필요한 모든 일들을 해내는 강력한 소프트웨어입니다.


  • 라이브 스캐닝으로 자동화된 3D스캐닝 캡처 기능
  • 메쉬 지오메트리를 이용한 쉬운 정합(Alignment) 기능
  • 바닥면 잘라내기(Cut Plane) 설정을 통해 원하는 부위만 캡처 가능
  • 강력한 구멍 메꾸기 기능(Partial & Full)을 통해 Water Tight 모델 생성 가능
  • HDR 스캐닝, 데이터 스무딩, 마커 인식 및 마커 지우기 기능
  • 2개의 메쉬 데이터 간 치수비교 결과 보기 제공

※ FlexScan3D는 Polyga Compact Series 구매 시 포함되어 있는 무료 소프트웨어입니다.
