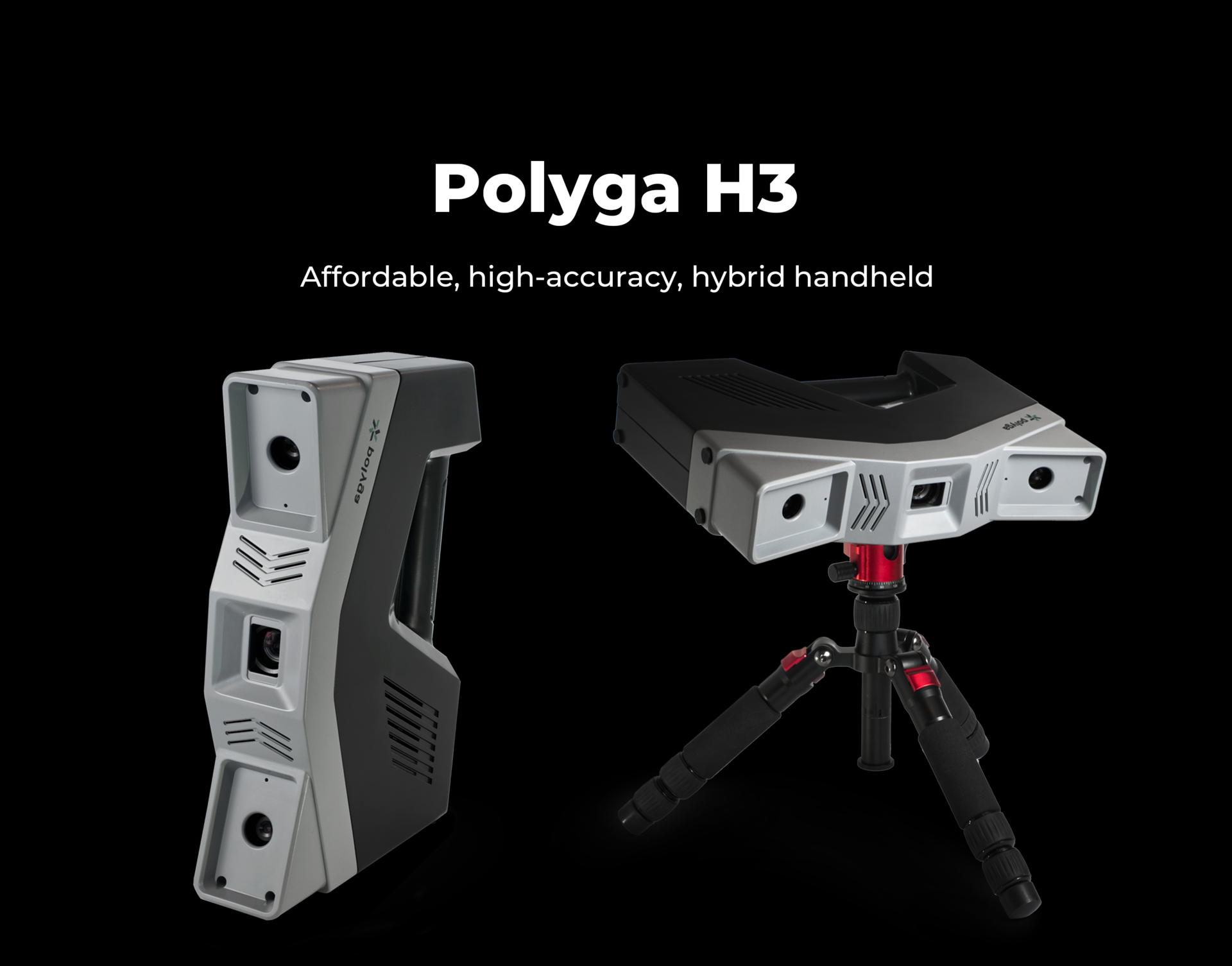

하이브리드 정밀형 핸드헬드 3D스캐너 Polyga H3

모델명 : Polyga H3 (고정식 모드)
모델명 : Polyga H3 (핸드헬드 모드)

고해상도! 동급 최고 성능! 하이브리드 핸드헬드 3D스캐너 Polyga H3!


Polyga H3는 Multi-imaging Pattern 기술을 활용하는 Structured Light (광학식) 방식의 핸드헬드 3D스캐너로 핸드헬드 모드와 고정식 스캐닝 모드가 가능한 고해상도의 하이브리드형 3D스캐너입니다.


Polyga의 고정형 3D스캐닝 시스템 개발에 대한 기술과 경험이 담긴 H3는 동급 핸드헬드 3D스캐너 중 단일 샷 스캔에서 가장 높은 정확도를 제공합니다.  컬러가 담긴 고해상도의 3D데이터 빠르게 취득하려면, 이제 휴대가 간편하고 높은 정확도를 지닌 Polyga H3를 활용하세요!


  • 합리적인 가격대의 고해상도 핸드헬드 3D스캐너
  • 듀오(2개) 700fps의 산업용 카메라 장착
  • 1백 50만 화소의 고해상도 점군 스캔 데이터 생성
  • 간편한 조작으로 손쉬운 3D스캐닝 및 자동화된 FlexScan3D 소프트웨어
  • 복잡한 형상의 제품도 정확도 +/- 0.08mm 이내로 초정밀 스캐닝
  • 1회 스캔당 150만 포인트 이상 생성
  • 칼리브레이션이 없는 핸드헬드 3D스캐너 시스템

Polyga H3의 주요사양

모델명모델 타입대상물 사이즈대상물 예시(참조용)카메라정확도취득 포인트 수 / 포인트 간 거리스캐닝 스피드FOV
(Field of View)		활용 가능 모드사이즈 및 무게
H3
고해상도 하이브리드 핸드헬드 3D스캐너10cm ~ 180cm
인체, 얼굴, 흉상, 전신의 고품질 3D스캐닝 / 25cm 이상의 기계부품, 피규어, 동상 등2 x 700fps
(모노 / 컬러)
최고 80 μm (0.08mm)
1백 50만 포인트  /  0.5 mm 혹은 그 이하
700fps

300 x 180
to
500 x 310 mm
1. 핸드헬드 모드 (기본 모드)
2. 고정식 모드 (삼각대 마운트 시)		사이즈 (mm)
280 x 200 x 60
무게 (kg)
1.1 kg

Polyga H3 영상 자료


Polyga H3의 소개 영상부터 전용 소프트웨어인 FlexScan3D를 통해 스캐닝 시연을 하는 모든 영상을 확인해 보세요.

Polyga H3의 작동방식 설명

고정식 3D스캐너의 품질을 담은 핸드헬드 3D스캐너가 태어나다!


‘Polyga H3’는 실시간으로 투영된 백색광의 패턴을 두개의 초당 700프레임 카메라가 수신하여 1백50만개의 포인트 클라우드 데이터의 위치점을 찾아냅니다. Polyga에서 특허를 받은 'Multi-imaging Pattern' 기술을 사용하여 3D데이터를 캡쳐하는 방식으로서 Polyga의 고정식 3D스캐너와 동일한 Structured Light 방식 기술을 사용하기 때문에 놀라운 고해상도, 고정밀 3D데이터를 취득합니다. 이제 고정식 3D스캐너에서 얻을 수 있는 High-Quality 3D스캐닝을 핸드헬드 3D스캐너에서도 만나 보세요.

H3 를 선택하는 이유

핸드헬드 3D스캐너

H3는 포인트 앤 슛 시스템으로서 대상체 주변을 이동하며 형상을 3D 디지털로 캡쳐합니다. H3는 사용하기 편리하고 휴대성이 매우 뛰어나 외부현장에 바로 사용이 가능합니다.

높은 정확도

H3는 핸드헬드 3D스캐너로서 매우 높은 정확도를 보장합니다. 스캔 당 최대 80μm (0.08mm)의 정확도로 스캔 당 최대 150만 포인트를 생성합니다.

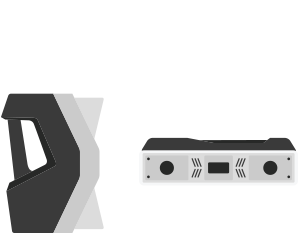

하이브리드 시스템

H3는 하이브리드 시스템으로 핸드헬드 모드와 고정식 모드를 전환해 가며 사용할 수 있습니다. 두 모드 모두 한 번의 스캔으로 매우 정확한 데이터를 캡처합니다.

직관적이고 편리한 사용방법

PC에 FlexScan3D를 설치하고 H3를 연결하면 준비 끝! 칼리브레이션(교정) 작업이 불필요한 플러그 앤 플레이 방식으로 몇 번의 클릭 만으로도 고품질의 형상정보를 빠르게 취득합니다.

다용도로 활용될 수 있는 범용성

인체 얼굴, 흉상, 전신부터 산업용 부품, 자동차 외관까지!

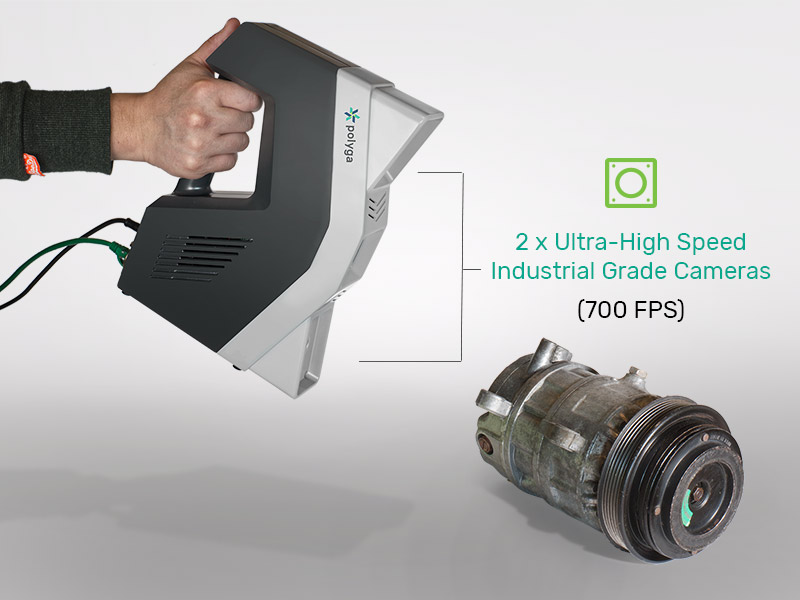

초당 700 프레임의 초고속 듀오 산업용 등급 카메라로 구동되는 Polyga H3 핸드 헬드 3D스캐너는 몇 분 안에 물체를 완전한 디지털 3D 모델로 캡처합니다. 제조, 예술, 고고학, 의료, 컴퓨터 비전, 연구 및 디자인을 포함한 다양한 산업에서 활용이 가능합니다.


사람의 얼굴, 흉상, 전신의 고품질 3D스캐닝 및 최소 10cm ~ 150cm까지 길이를 가진 기계부품, 피규어, 동상 등인공물, 기계 부품, 얼굴 및 전신에서 다양한 개체를 스캔합니다. Polyga H3로 이제 더 짧은 시간안에 스캐닝 프로젝트를 빠르게 수행 할 수 있습니다.


압도하는 고품질 데이터

타사의 핸드헬드 3D스캐너와는 다른 놀라운 데이터 품질의 차이!

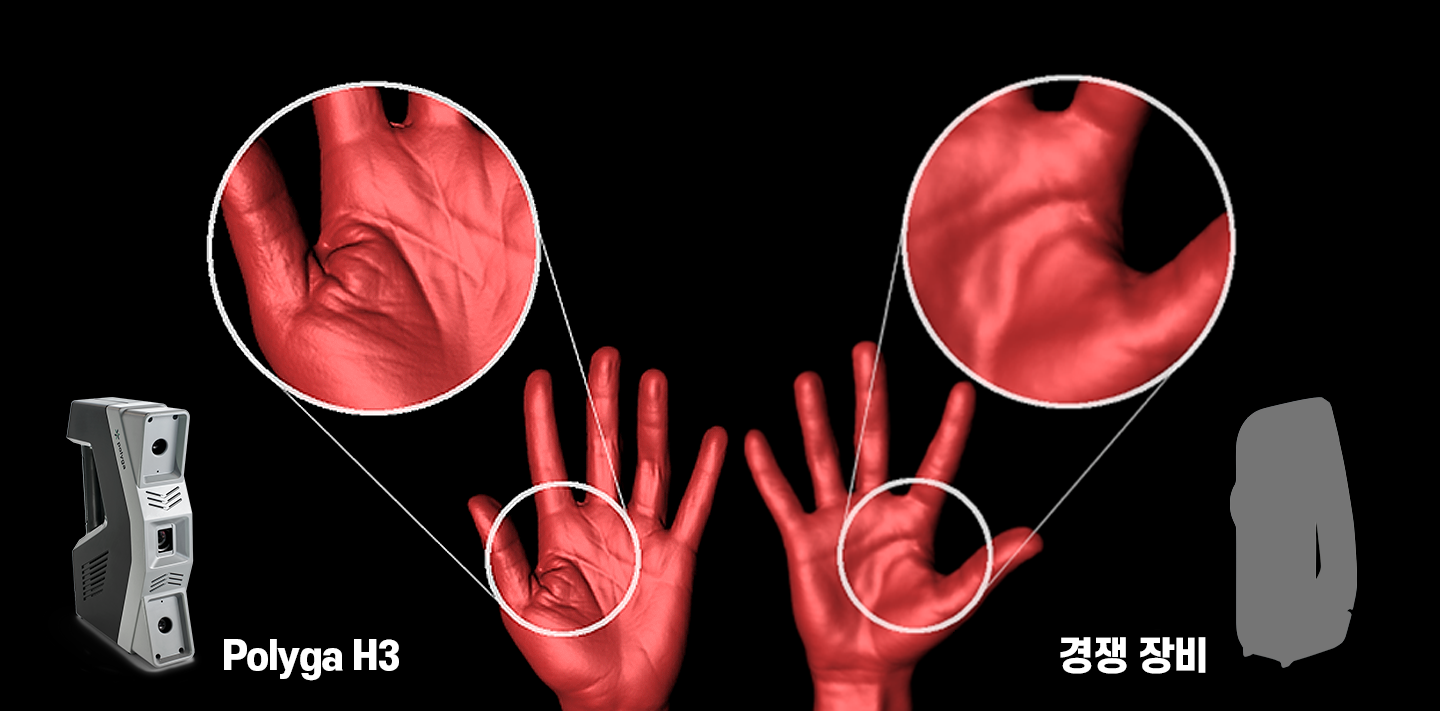

 'Multi-imaging Pattern'을 사용하여 3D데이터를 실시간으로 캡쳐하는 방식의 Polyga H3는 단일 이미지 패턴만을 사용하는 타사의 핸드헬드 3D스캐너와는 차원이 다른 데이터의 디테일함을 보여줍니다. 그렇기 때문에 동급의 타사 장비와의 3D스캐닝 데이터 품질의 차이를 확연히 느낄 수 있습니다. 아래 사진은 동급의 타사 장비와의 스캐닝 데이터 품질을 비교한 사진입니다. 손의 주름 및 손금까지 모두 표현되는 Polyga H3만의 놀라운 데이터 품질을 확인하세요.

핸즈 프리 모드로 고정식 3D스캐닝을!

인체 얼굴, 흉상, 전신부터 산업용 부품, 자동차 외관까지!

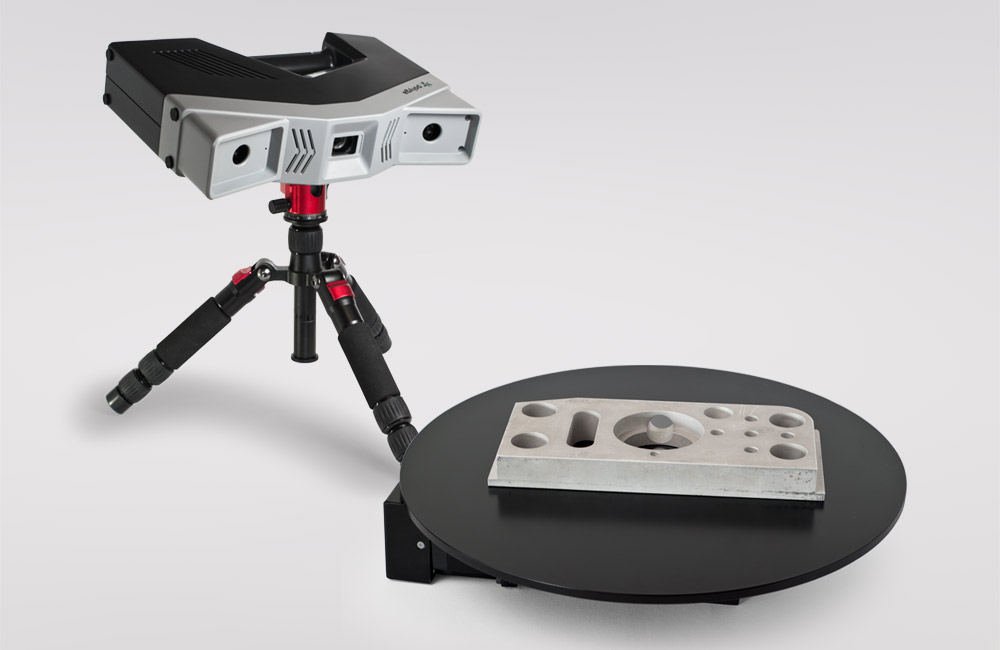

Polyga H3는 삼각대와 자동 턴테이블을 장착하여 고정식 3D스캐너로도 활용이 가능합니다. 고정식으로 활용 시, FlexScan3D 소프트웨어에서 제공하는 핸즈 프리 모드를 사용할 수 있습니다. 삼각대와  자동 턴테이블을 장착하고 난 후부터는 자동화된 3D스캐닝을 경험을 하실 수 있습니다.


특별한 칼리브레이션(교정작업)의 세팅없이 물체를 자동 턴테이블에 올려 놓으면 Live Scan 기능으로 물체를 자동 인식하여 스캐닝이 이루어 지고, 스캔 데이터의 정합도 자동으로 이루어집니다. 소프트웨어가 알아서 스캐닝 해주는 자동화 시스템을 통해 편리하게 스캐닝하세요.


풀 컬러의 텍스처 이미지

타사의 핸드헬드 3D스캐너와는 다른 놀라운 데이터 품질의 차이!


Polyga H3는 단일 색상의 '모노 옵션'과 풀 컬러를 캡쳐하는 '컬러 옵션'을 선택할 수 있습니다. 사용자가 높은 품질의 색상정보와 텍스처 정보를 얻고자 한다면, 컬러 옵션의 Polyga H3을 구매할 수 있습니다. 비주얼 이펙트 분야, 게임분야, 제품의 색상 정확성이 필요한 3D인스펙션 검사, 역설계 시 컬러정보가 중요한 설계부품 등에 활용될 수 있습니다.

H3의 고해상도 3D스캐닝 데이터 보기

Polyga H3
더보기

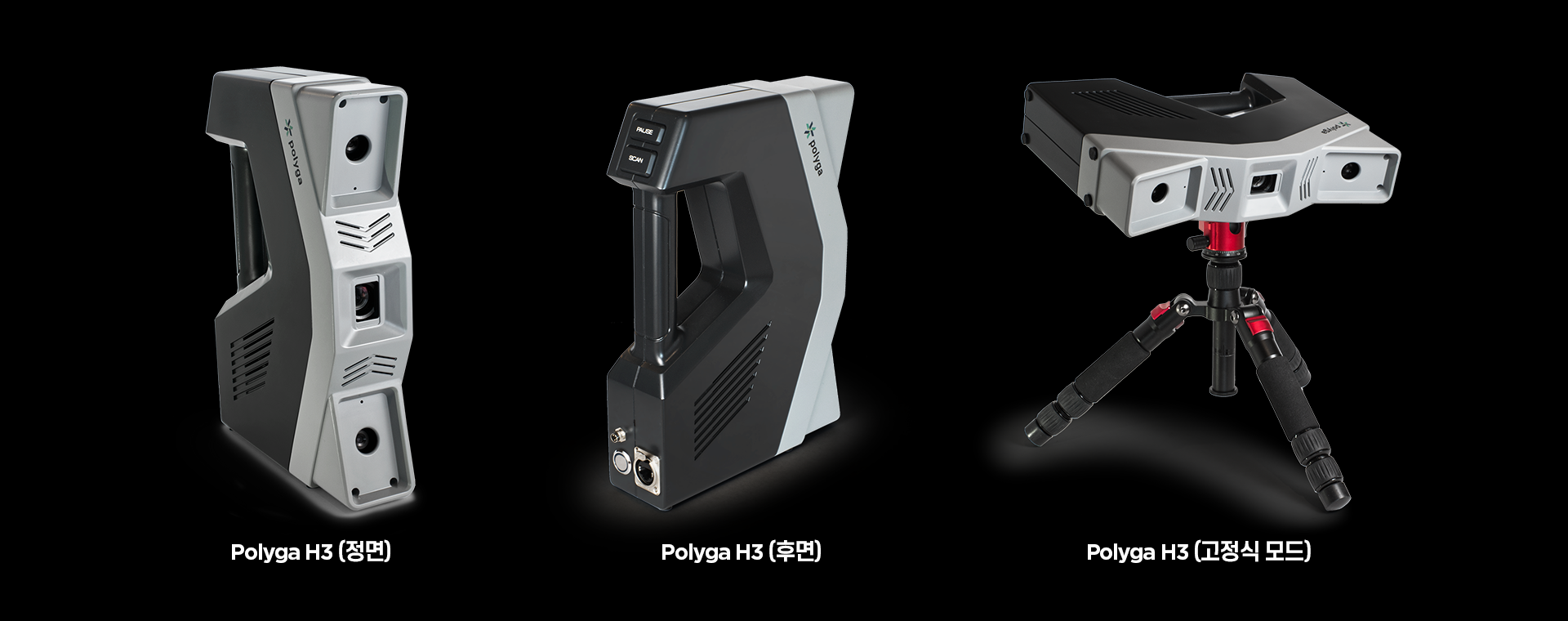

Polyga H3 핸드헬드 3D스캐너 사진

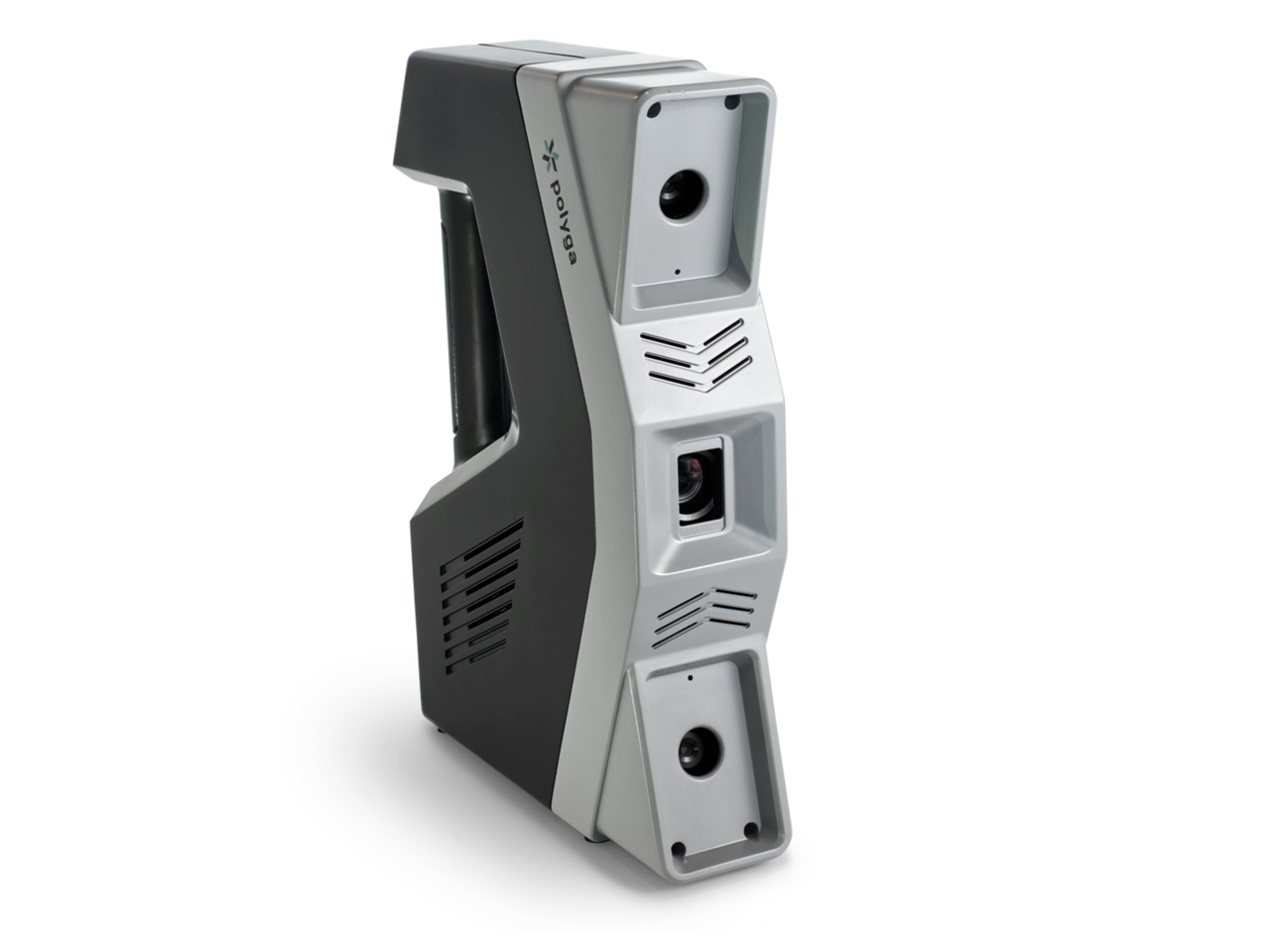

Polyga H3

Polyga H3모습쉽게 책상에 세울 수 있는 디자인입니다.

Polyga H3 핸드헬드 모드1.1kg으로 매우 가벼운 무게의 바디입니다.

Polyga H3 핸드헬드 모드손으로 쥔 모습, 손잡이 부분이 편하게 잡힙니다.

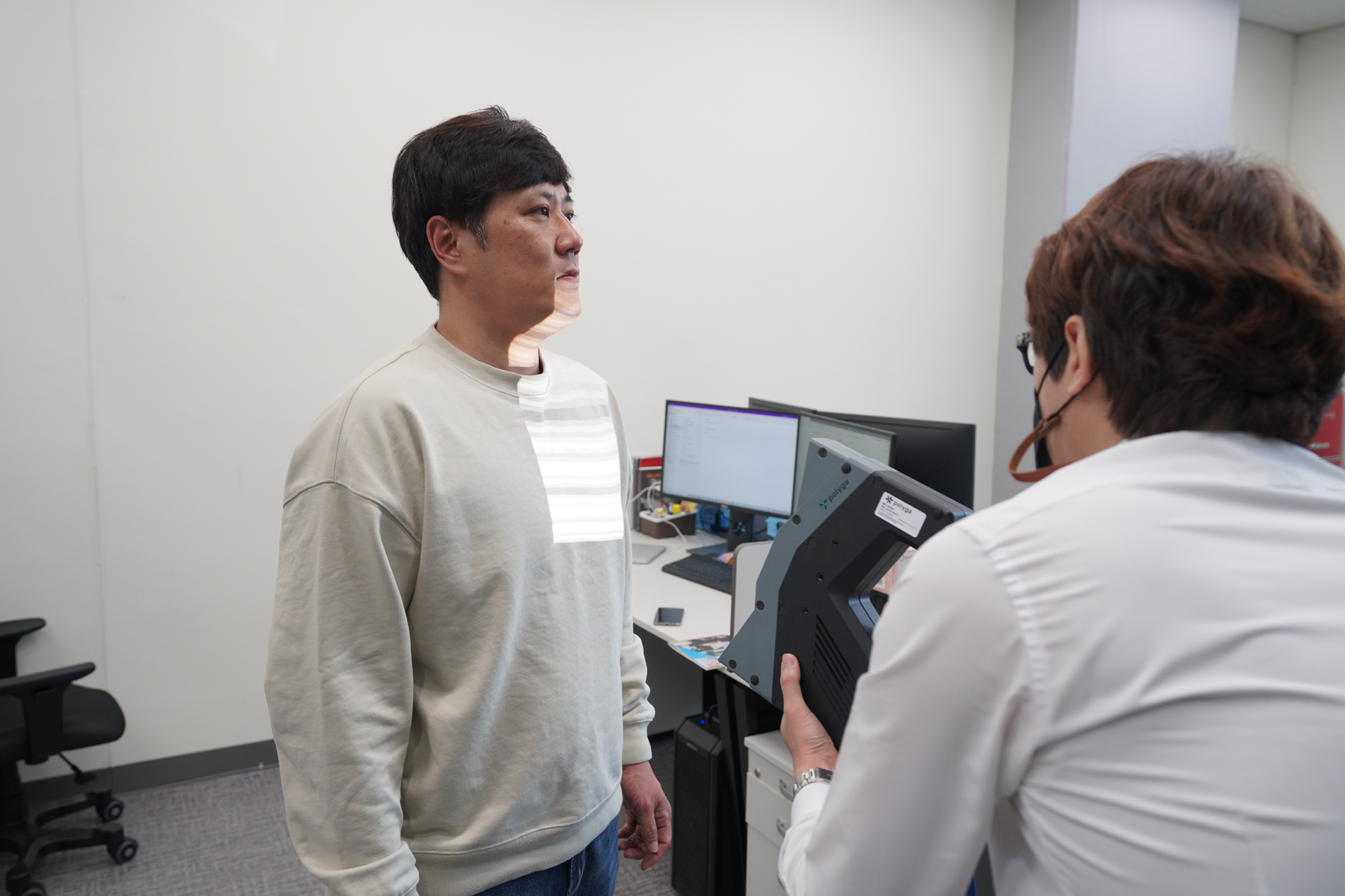

H3로 인체 전신 촬영 모습얼굴에서 시작하여 몸 아래로 스캐닝하는 모습입니다.

Pause(일시정지)와 Scan(스캐닝 시작)버튼언제든지 스캐닝 중 Pause를 눌러 잠시 스캐닝 데이터를 확인 가능합니다.

전원부와 PC연결 랜선 단자의 모습컴퓨터와는 랜선 1개로 연결이 가능한 시스템입니다.

광학식 핸드헬드 3D스캐너, Polyga H3가운데 장착된 프로젝터에서 Multi-imaging pattern이 조사됩니다.

H3로 인체 흉부 촬영 모습인체에 조사되는 패턴 이미지의 굴곡을 카메라가 읽어 위치점을 생성합니다.

H3로 인체 허리 부분 촬영 모습H3는 대상체와 약 30~40cm 거리에서 스캐닝하는 시스템입니다.

전용 FlexScan3D 소프트웨어실시간으로 스캐닝 데이터를 취득하는 모습이 FlexScan3D에 나타납니다.

전용 FlexScan3D 소프트웨어, 스캐닝 완료완료된 인체 3D스캐닝 데이터, 약 2분 안으로 스캐닝이 완료되었습니다.

Polyga H3로 조형물 전면 3D스캐닝 모습약 1m의 석고 재질의 조형물입니다.

Polyga H3로 조형물 전면 3D스캐닝 모습몸통에서 시작하여 갈라진 다리와 팔을 스캐닝합니다.

Polyga H3로 조형물 전면 3D스캐닝 모습몸통에서 얼굴로 이동하여 계속 스캐닝하는 모습입니다.

전용 FlexScan3D 소프트웨어회색은 이미 캡쳐한 데이터, 초록색 부분은 현재 캡쳐중인 데이터입니다..

전용 FlexScan3D 소프트웨어, 전면부 스캐닝 완료조형물의 앞면 스캐닝이 완료된 데이터의 모습입니다.

Polyga H3로 조형물 후면 3D스캐닝 모습투명 플라스틱 상자 위에 조형물을 올려 놓고 후면을 스캐닝합니다.

전용 FlexScan3D 소프트웨어후면 데이터는 따로 스캐닝 하고, 추후 전면부와 후면부를 정렬시켜 주어 데이터를 완성시킵니다.

전용 FlexScan3D 소프트웨어, 후면부 스캐닝 완료조형물의 후면 스캐닝이 완료된 데이터의 모습입니다.

FlexScan3D 소프트웨어

Polyga가의 전체 3D스캐너 라인업을 구동하는 핵심 소프트웨어, FlexScan3D는 빠른 데이터 캡처와 고급 후처리 기능을 포함하는 강력한 3D스캐닝 소프트웨어입니다.

FlexScan3D 하나로 3D스캐닝 작업 끝!


Polyga에서 자체 개발한 FlexScan3D는 3D스캐닝 데이터 정합부터 후보정까지 하나의 소프트웨어로 3D스캐닝에 필요한 모든 일들을 해내는 강력한 소프트웨어입니다.


  • 라이브 스캐닝으로 자동화된 3D스캐닝 캡처 기능
  • 메쉬 지오메트리를 이용한 쉬운 정합(Alignment) 기능
  • 바닥면 잘라내기(Cut Plane) 설정을 통해 원하는 부위만 캡처 가능
  • 강력한 구멍 메꾸기 기능(Partial & Full)을 통해 Water Tight 모델 생성 가능
  • HDR 스캐닝, 데이터 스무딩, 마커 인식 및 마커 지우기 기능
  • 2개의 메쉬 데이터 간 치수비교 결과 보기 제공

※ FlexScan3D는 Polyga Carbon Series 구매 시 포함되어 있는 무료 소프트웨어입니다.
